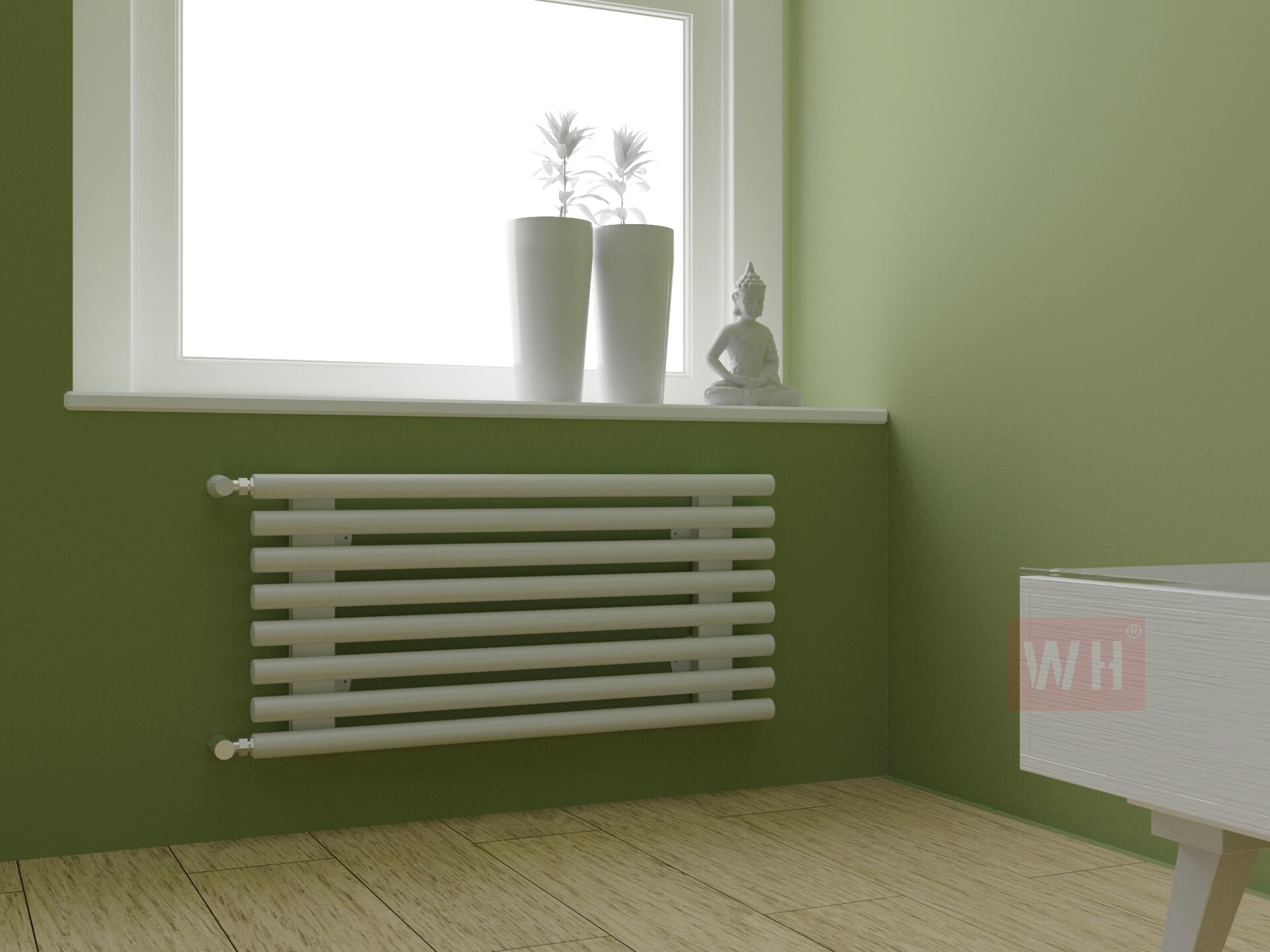

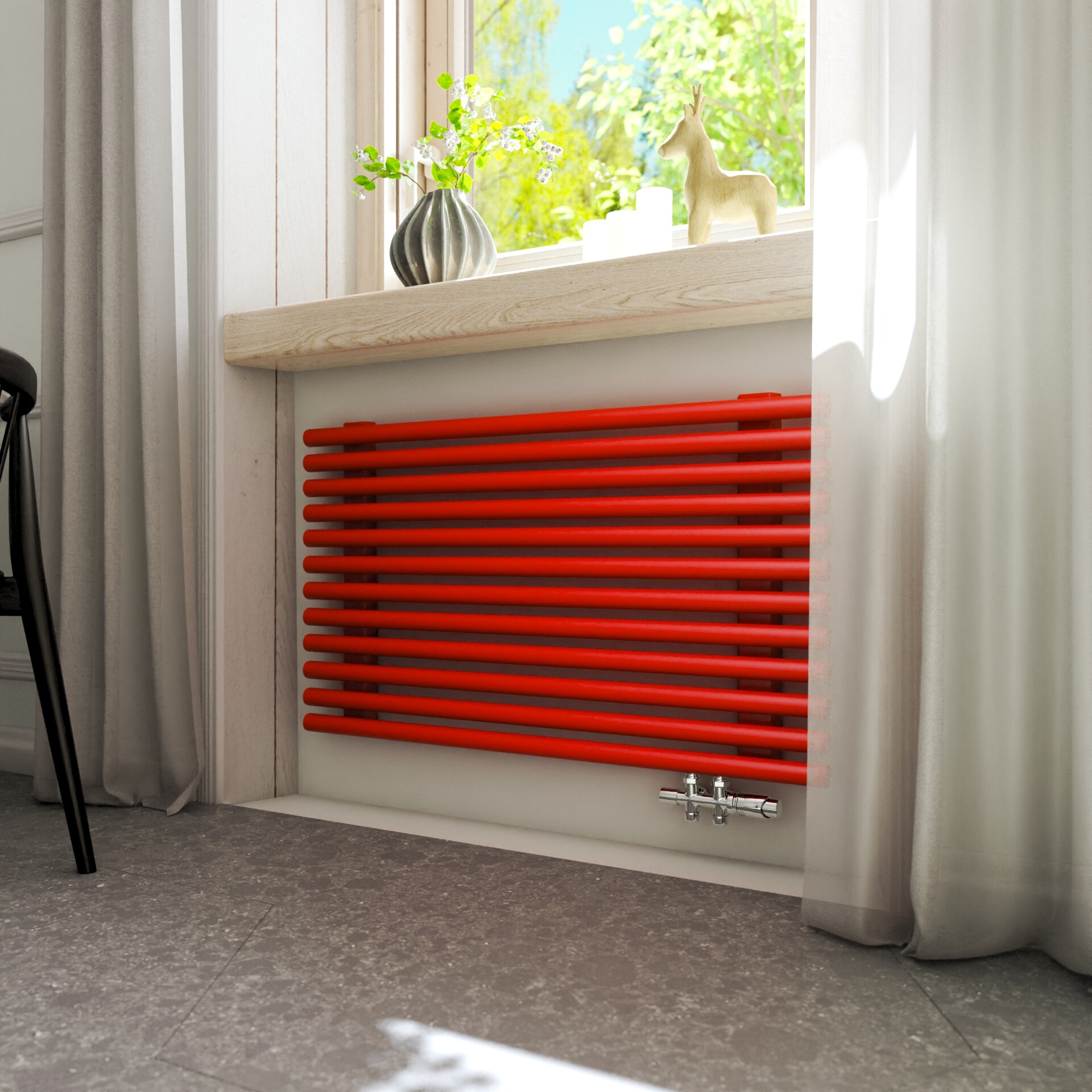

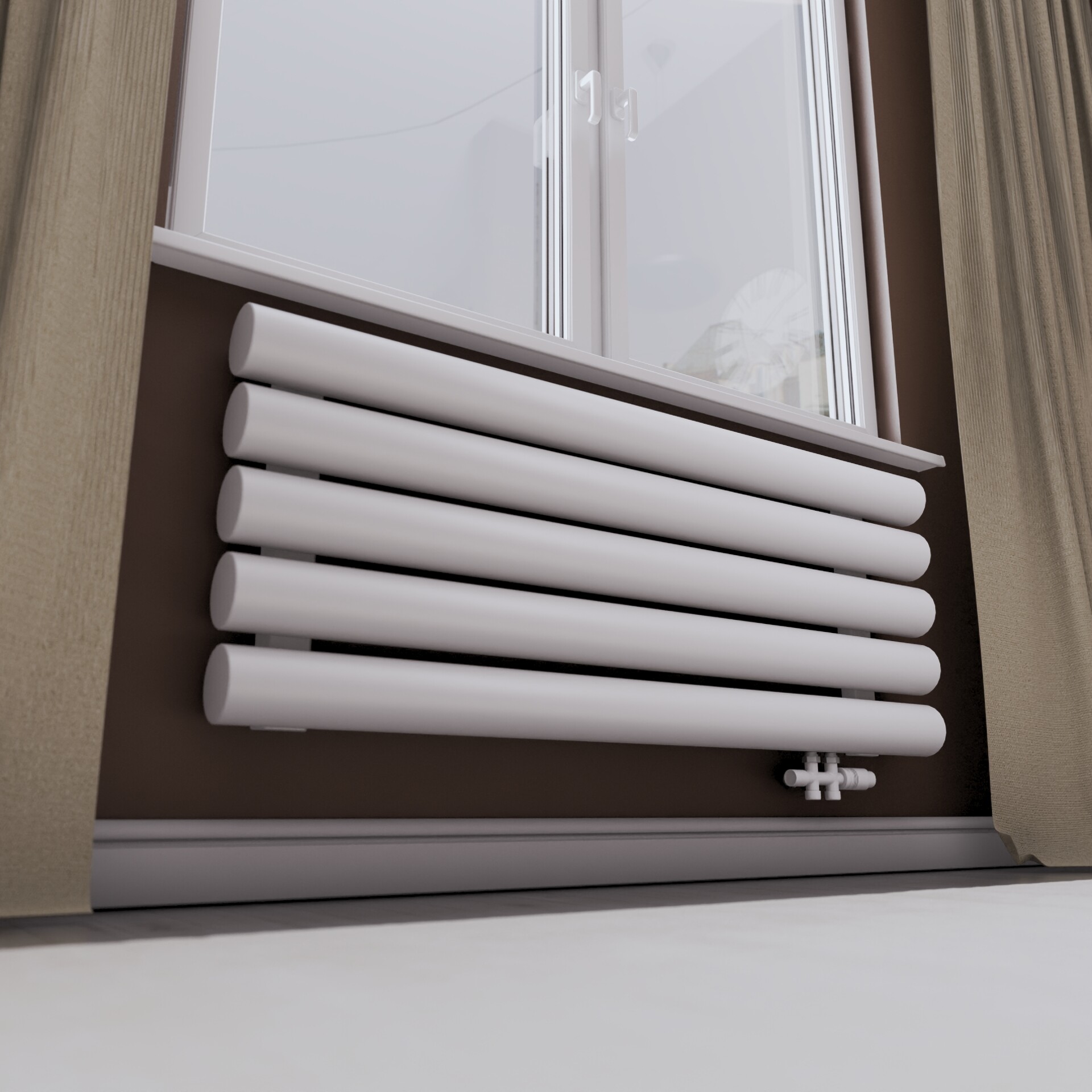

ТРУБЧАТЫЕ РАДИАТОРЫ WH ROUND (ГОРИЗОНТАЛЬНЫЕ)
ПРОФИЛЬНЫЕ РАДИАТОРЫ WH STEEL (ВЕРТИКАЛЬНЫЕ)

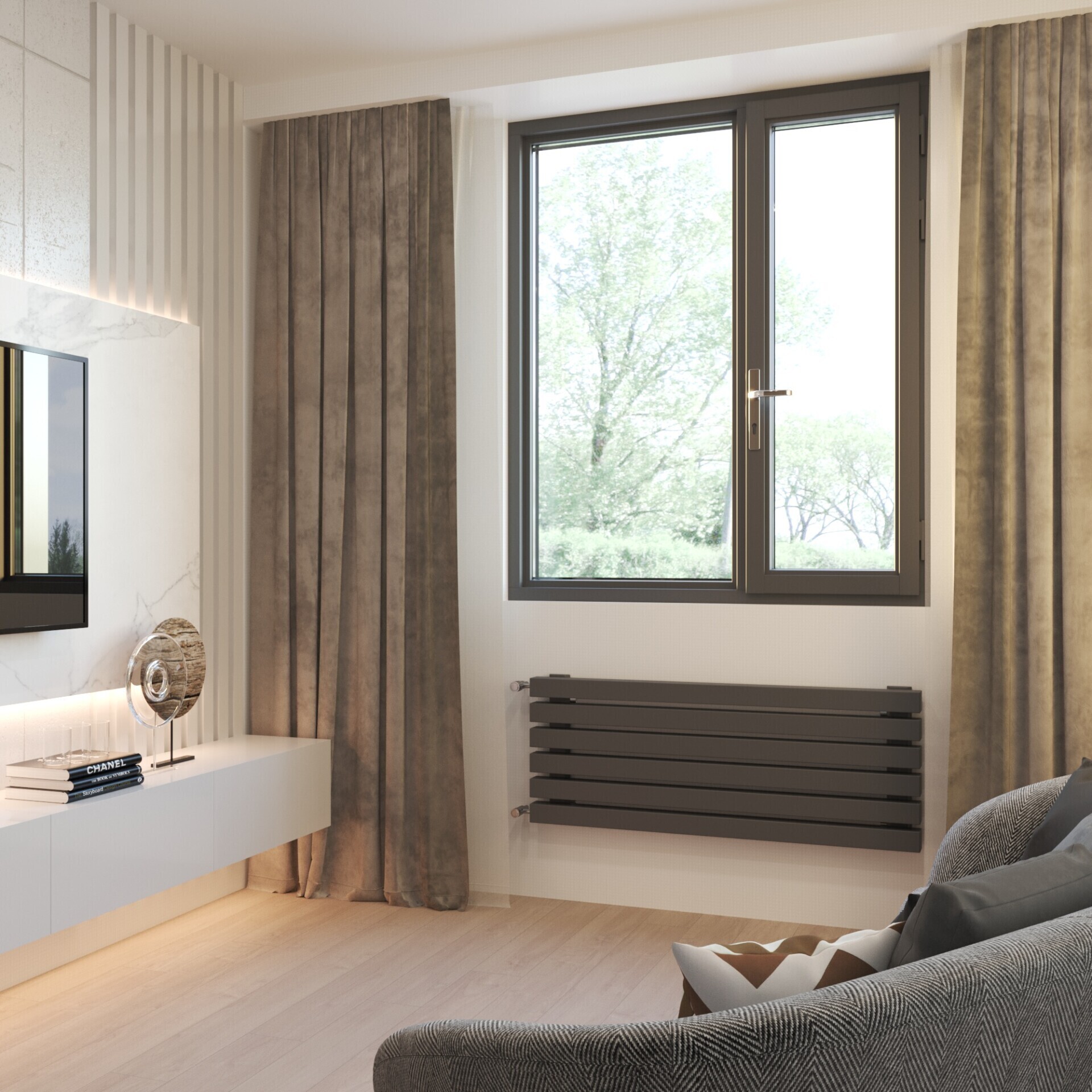

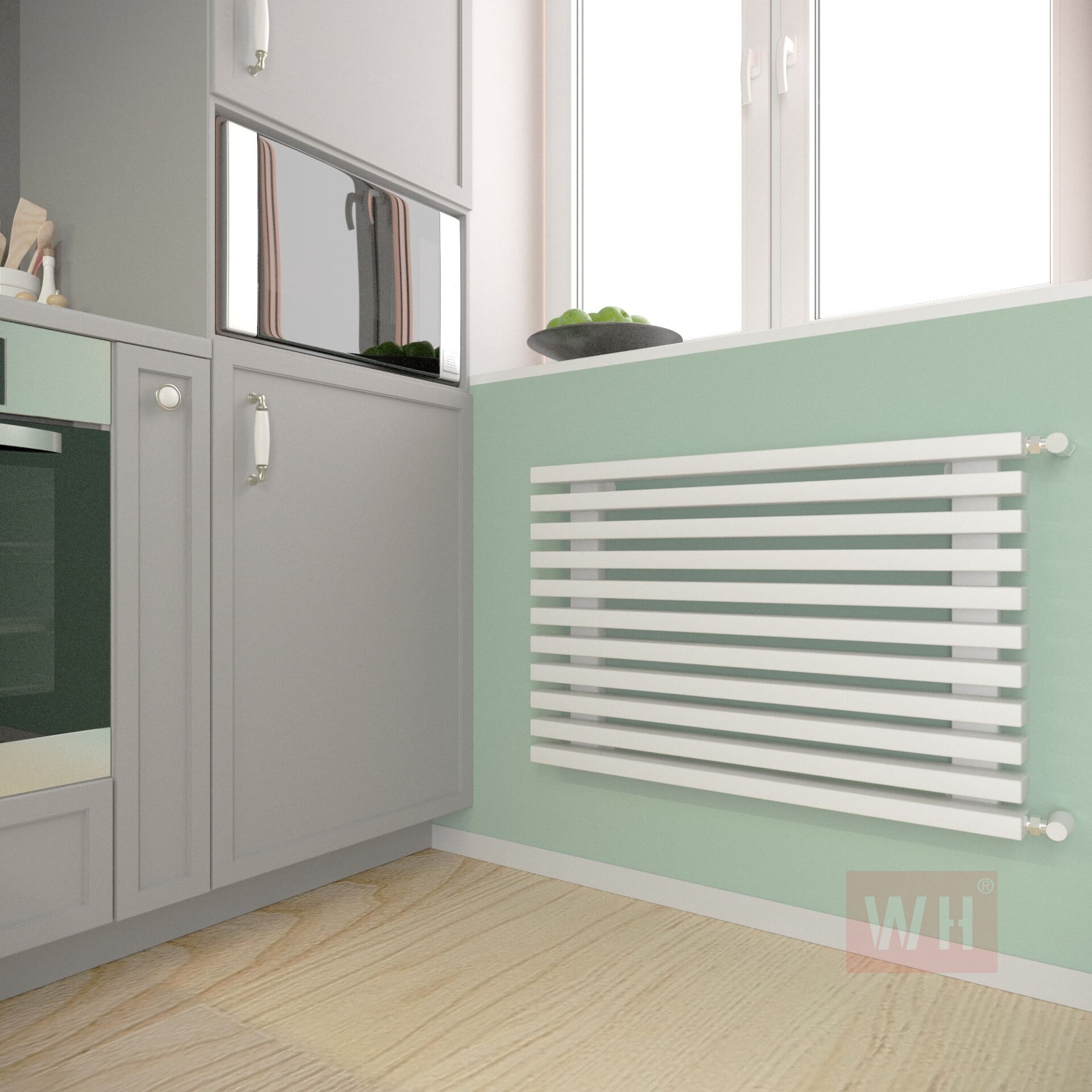

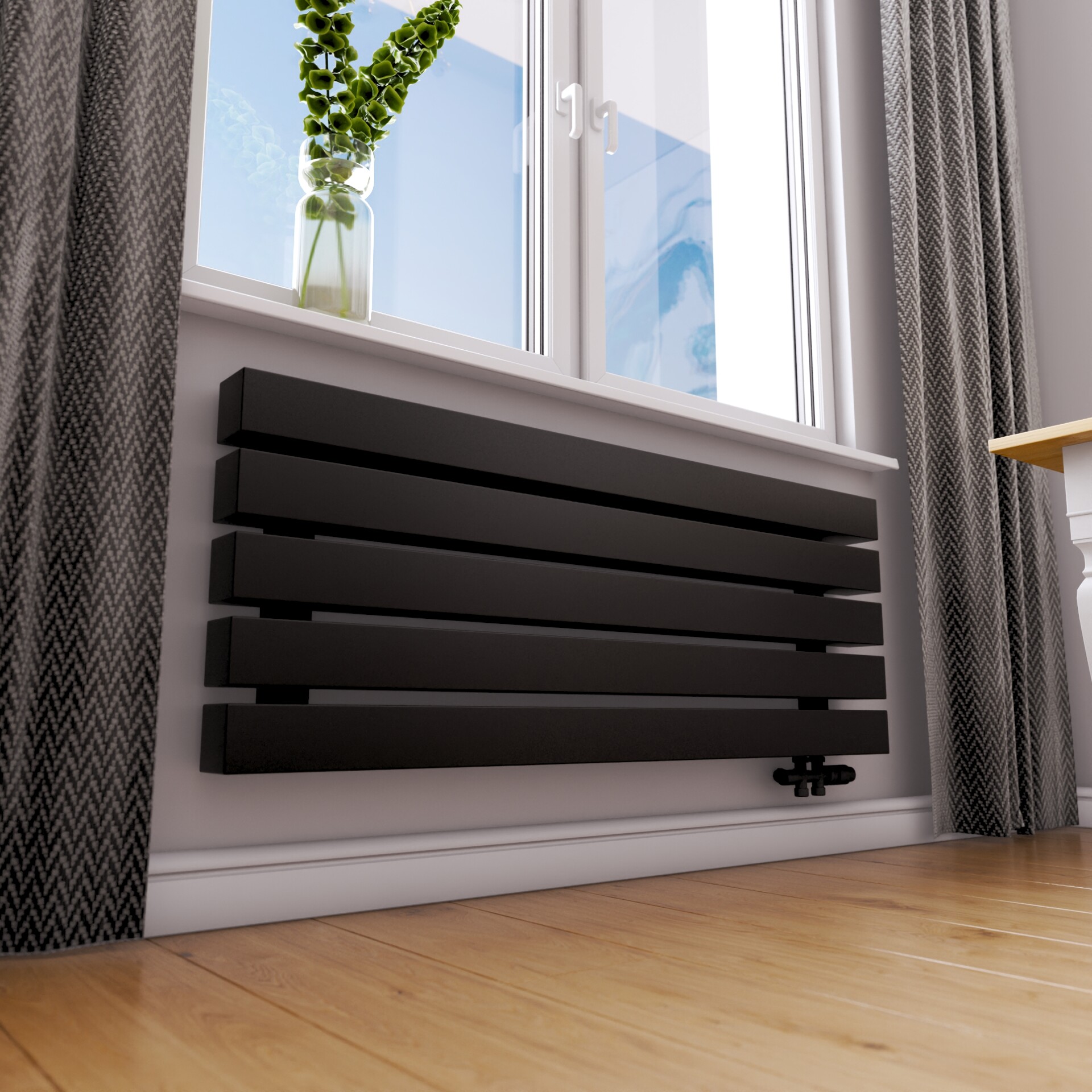

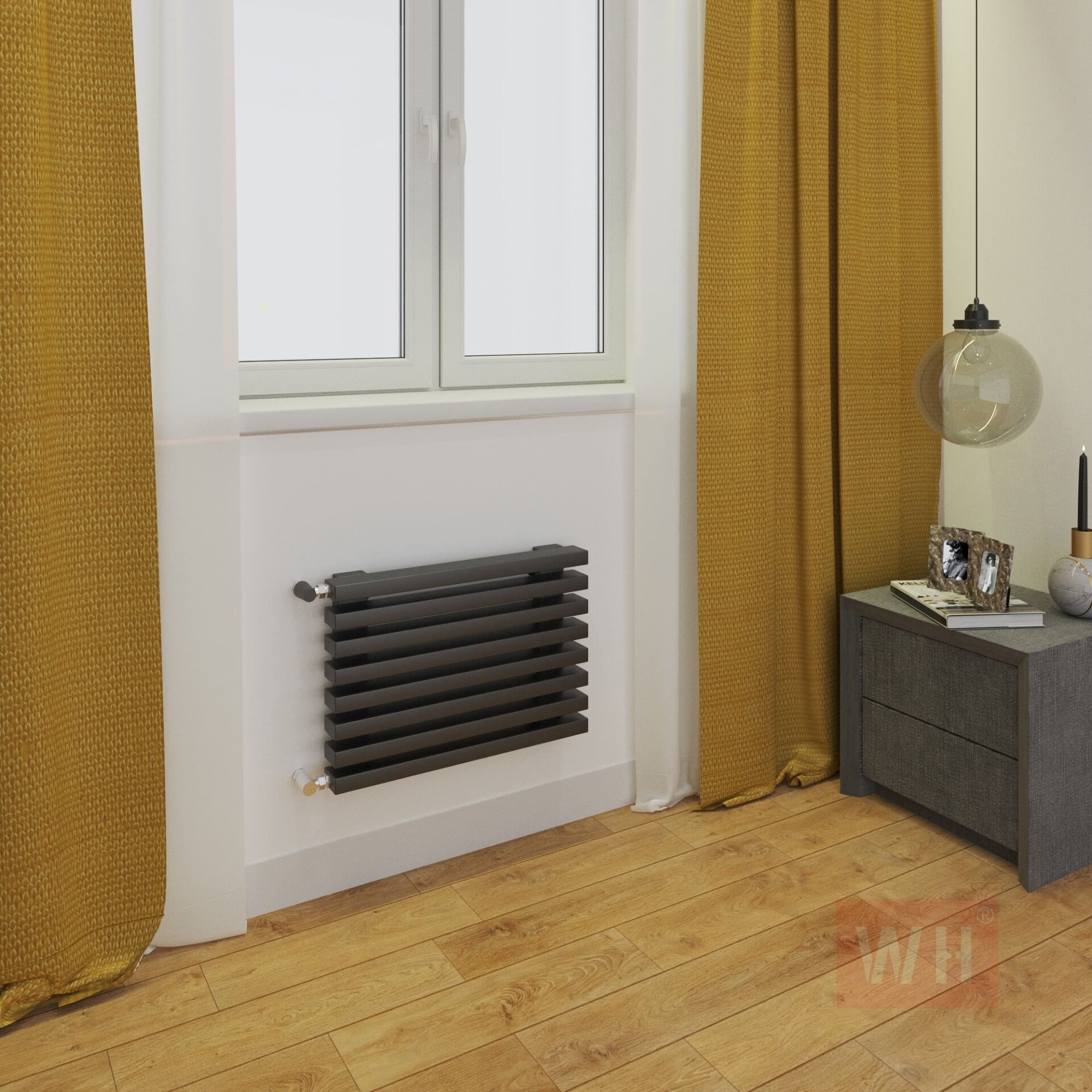

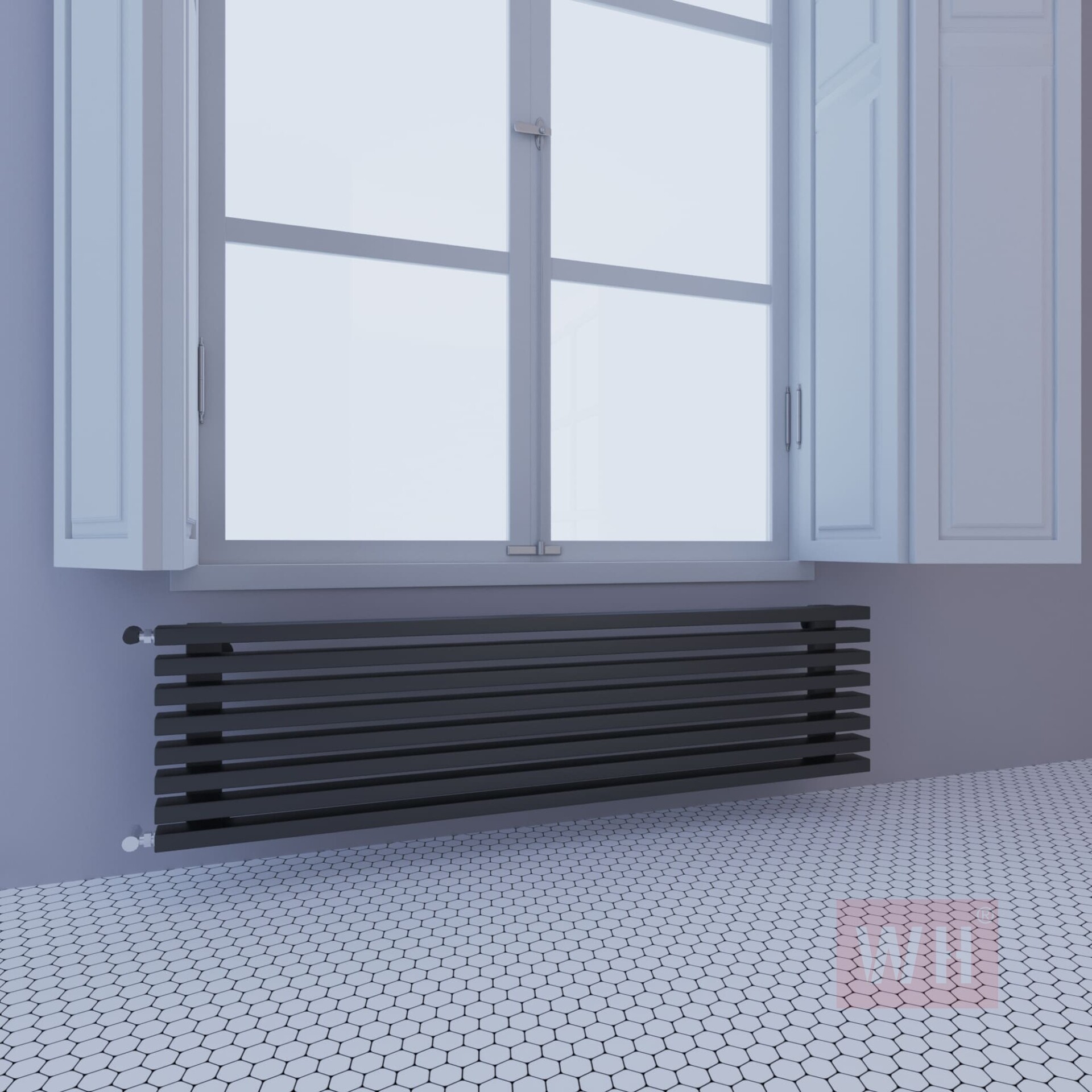

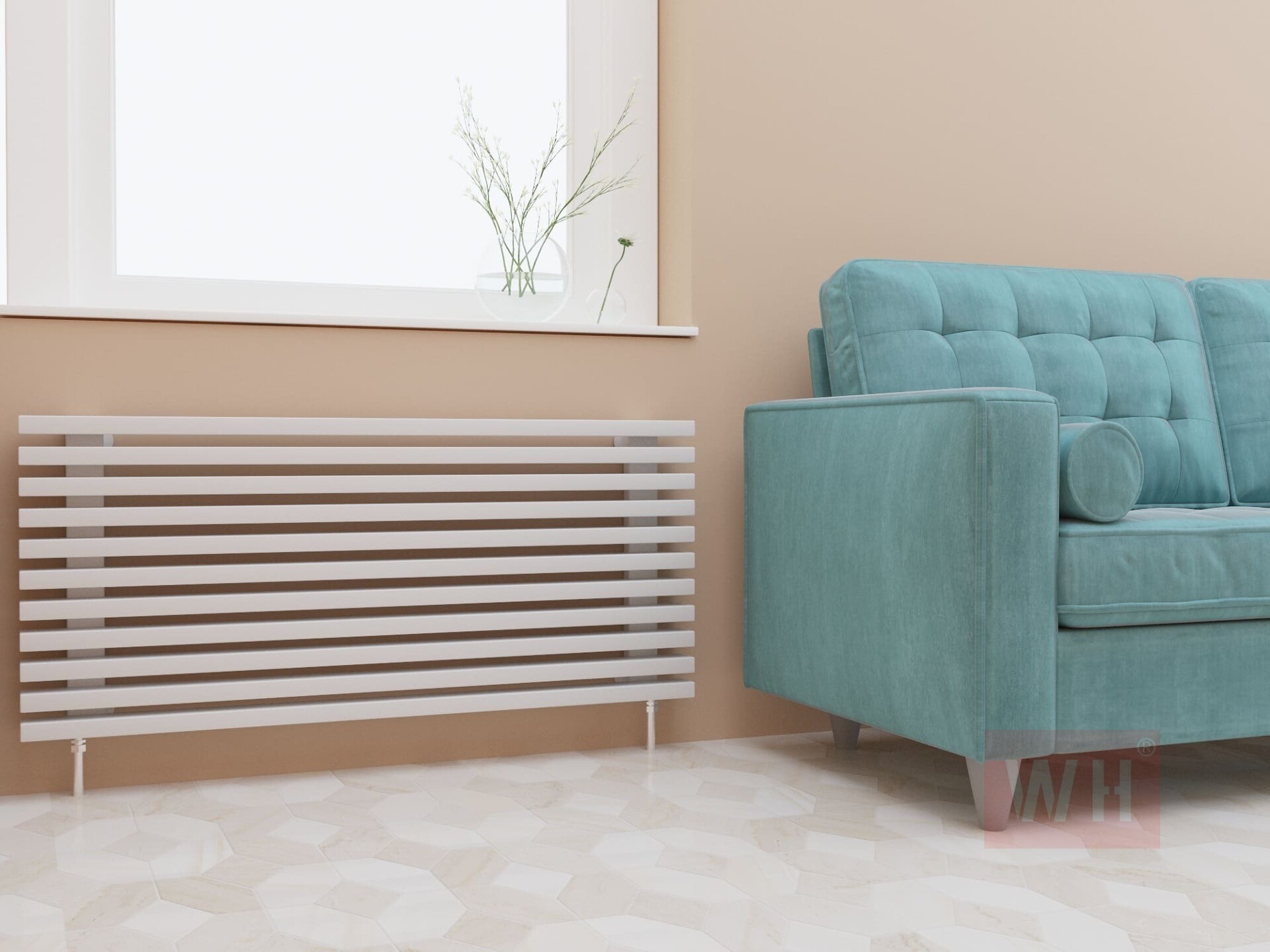

ПРОФИЛЬНЫЕ РАДИАТОРЫ WH STEEL (ГОРИЗОНТАЛЬНЫЕ)
Разделы Закрыть

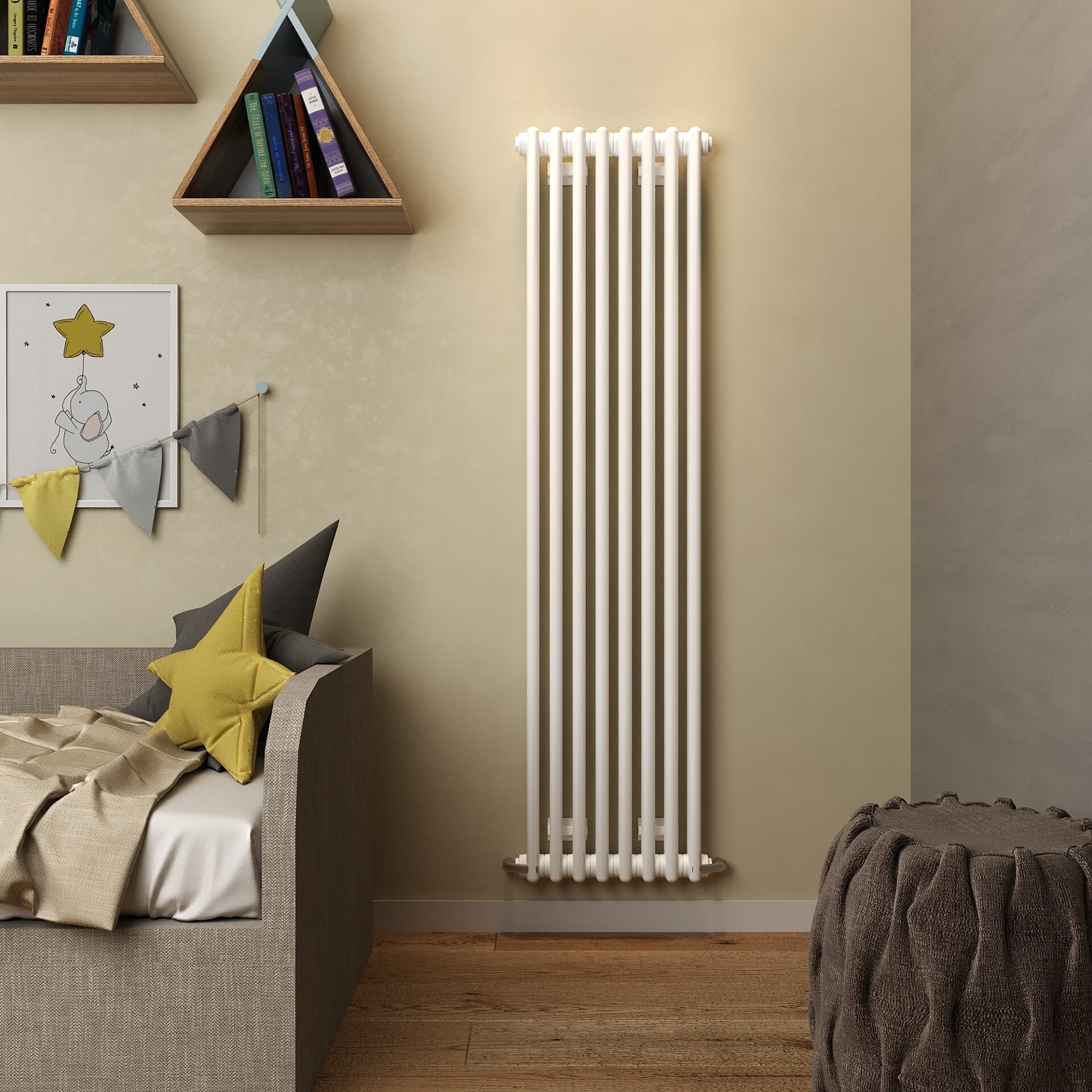

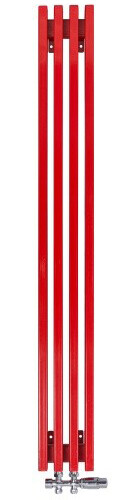

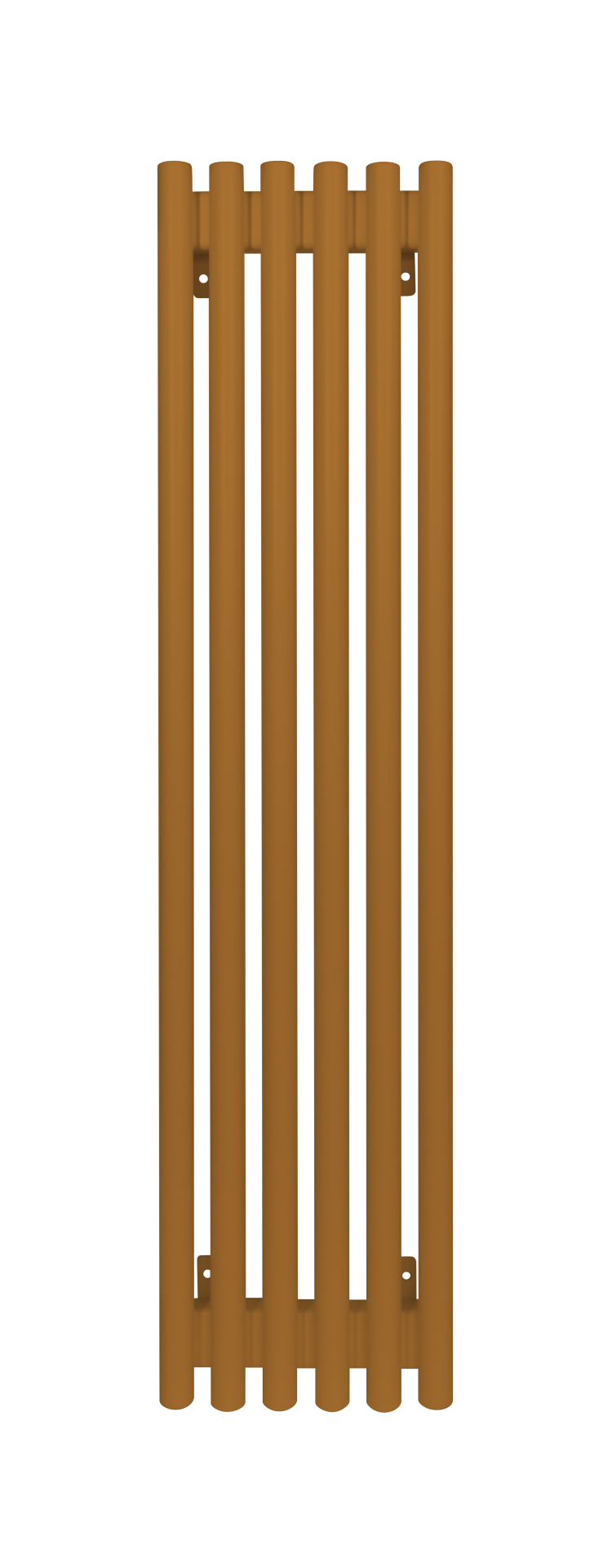

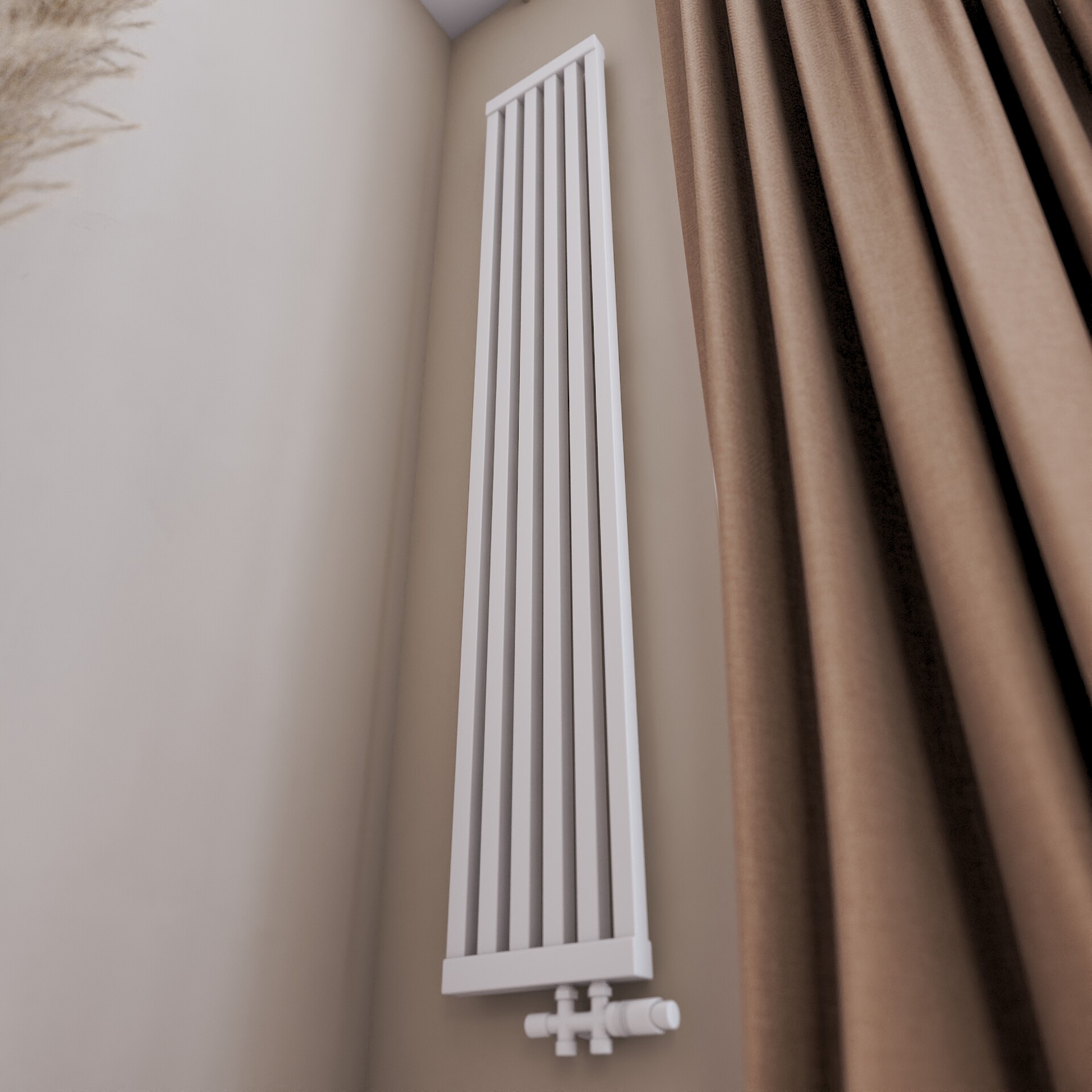

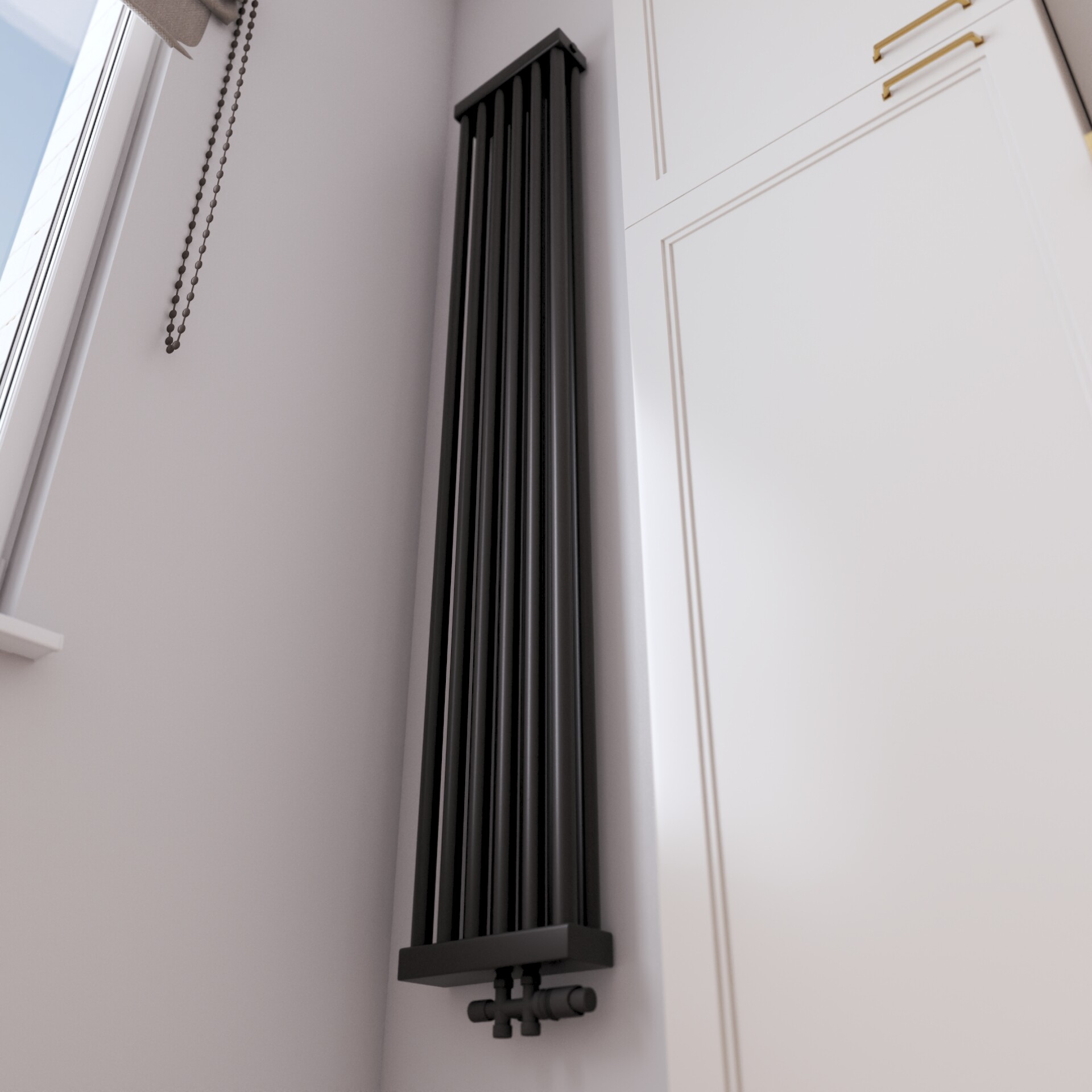

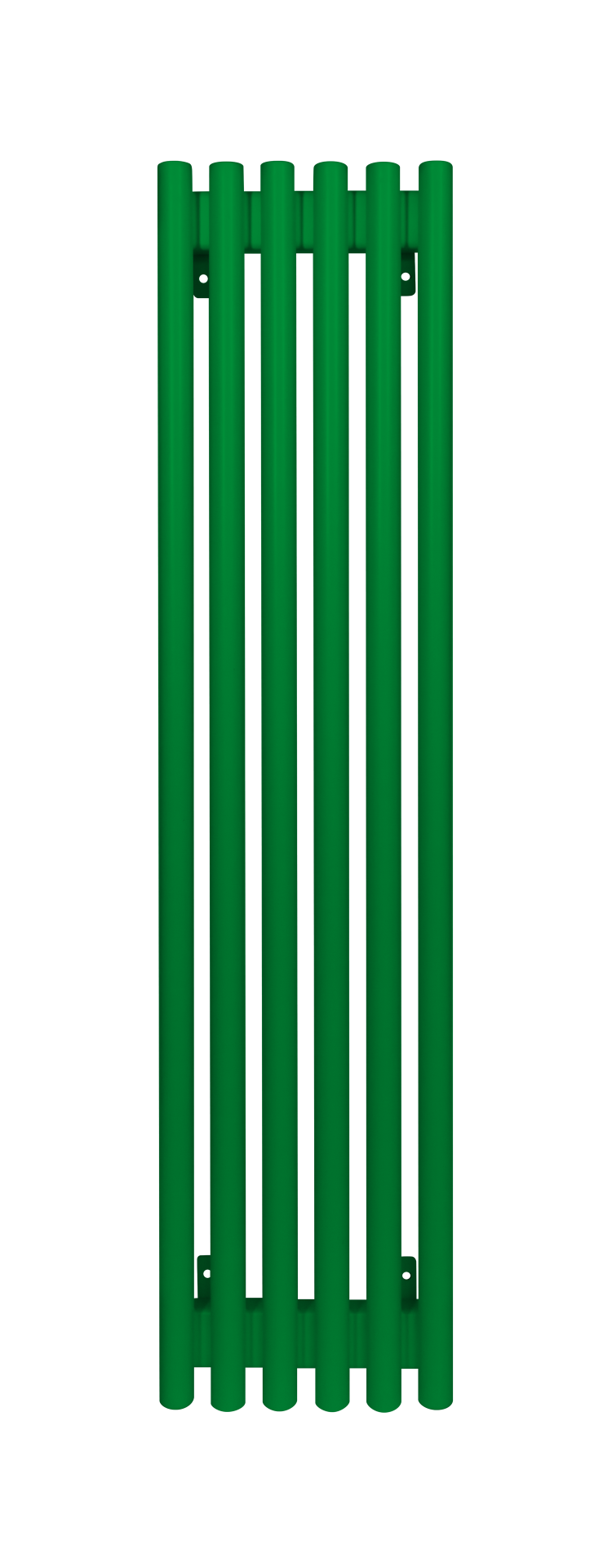

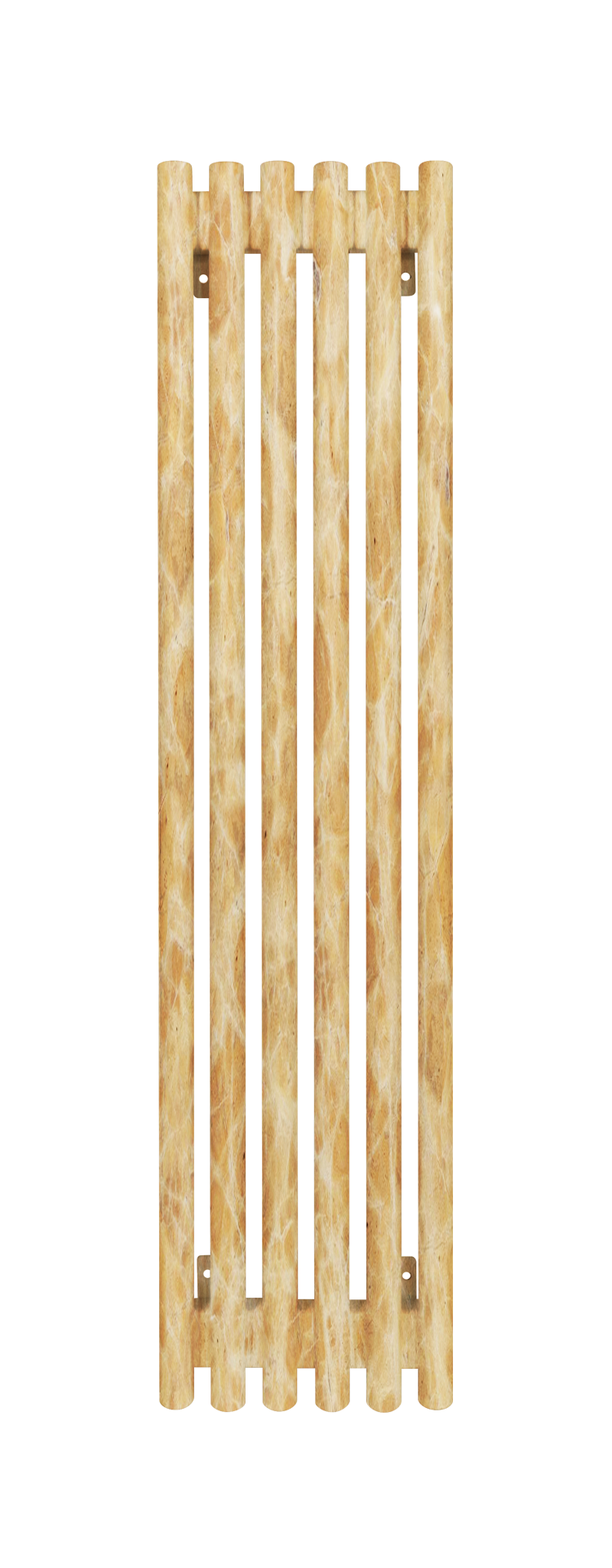

ТРУБЧАТЫЕ РАДИАТОРЫ WH ROUND (ВЕРТИКАЛЬНЫЕ)
РАБОЧИЕ ПАРАМЕТРЫ
16
рабочее
давление
24
испытательное
давление
110°C
рабочая
температура
ПРЕИМУЩЕСТВА

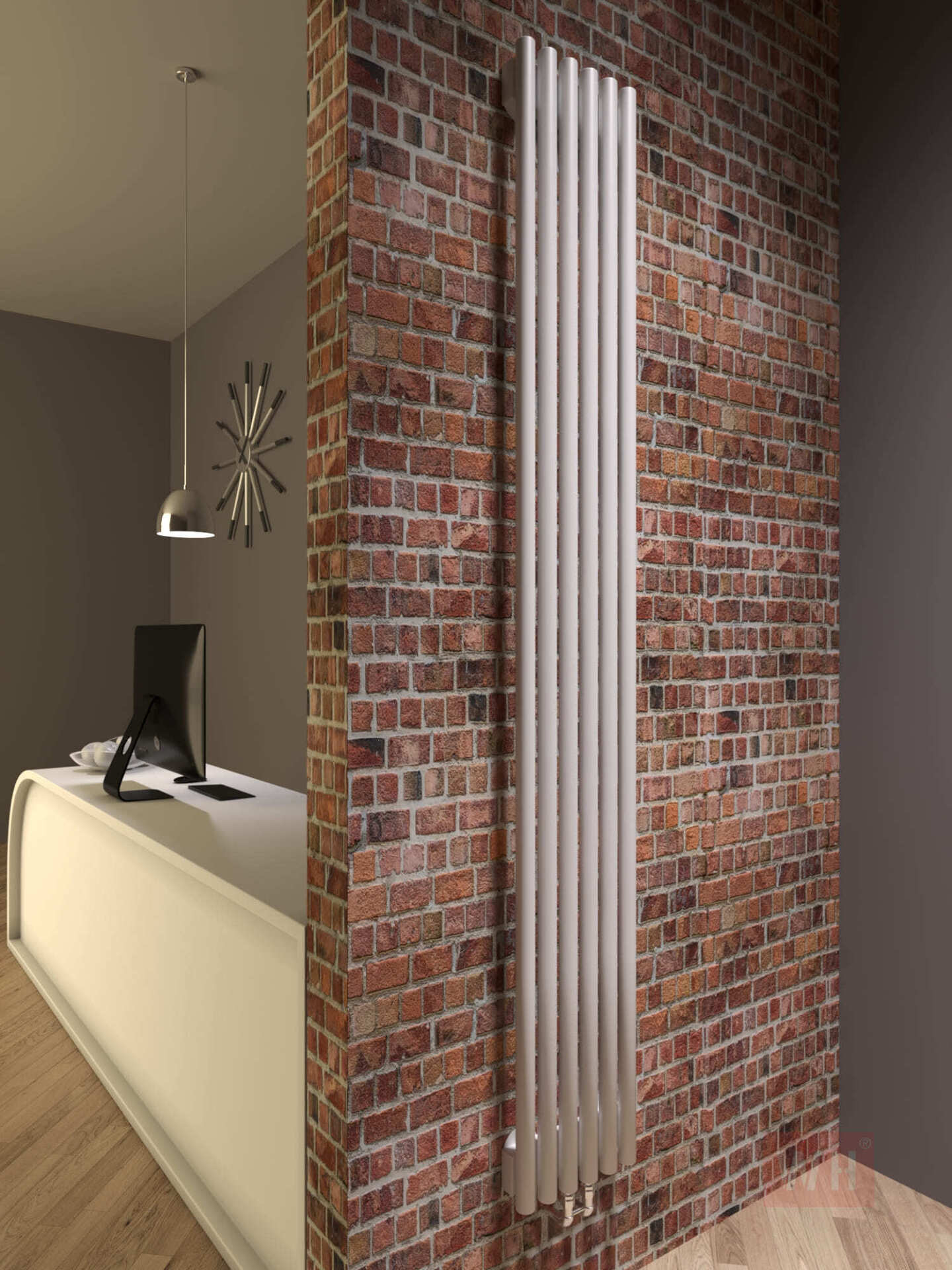

СОВРЕМЕННЫЙ ДИЗАЙН
при разработке дизайна радиаторов использован стиль LOFT
ВЫДЕРЖИВАЕТ ВЫСОКОЕ ДАВЛЕНИЕ
толщина стенки радиатора 2,8мм при допустимой 1,25мм

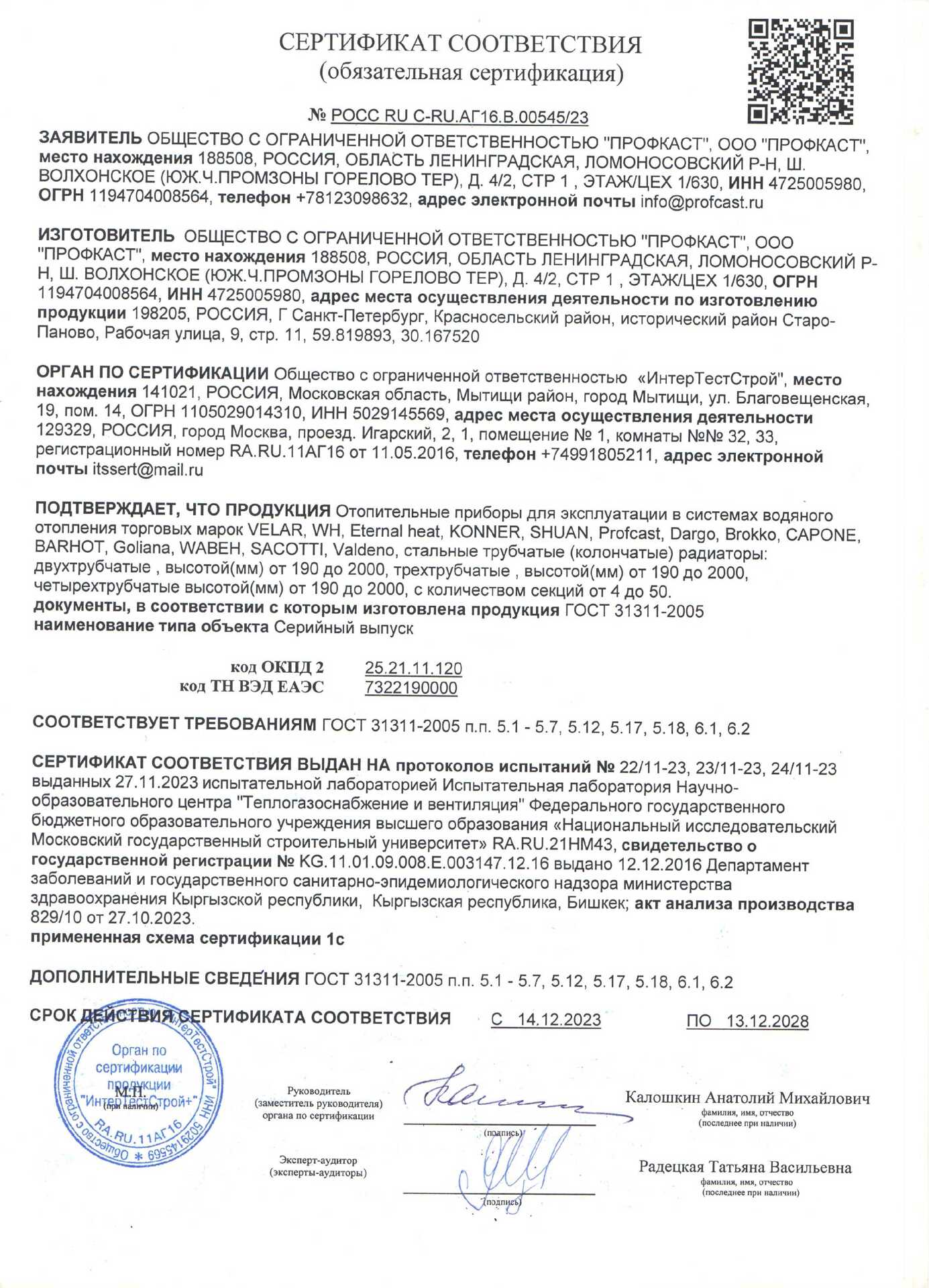

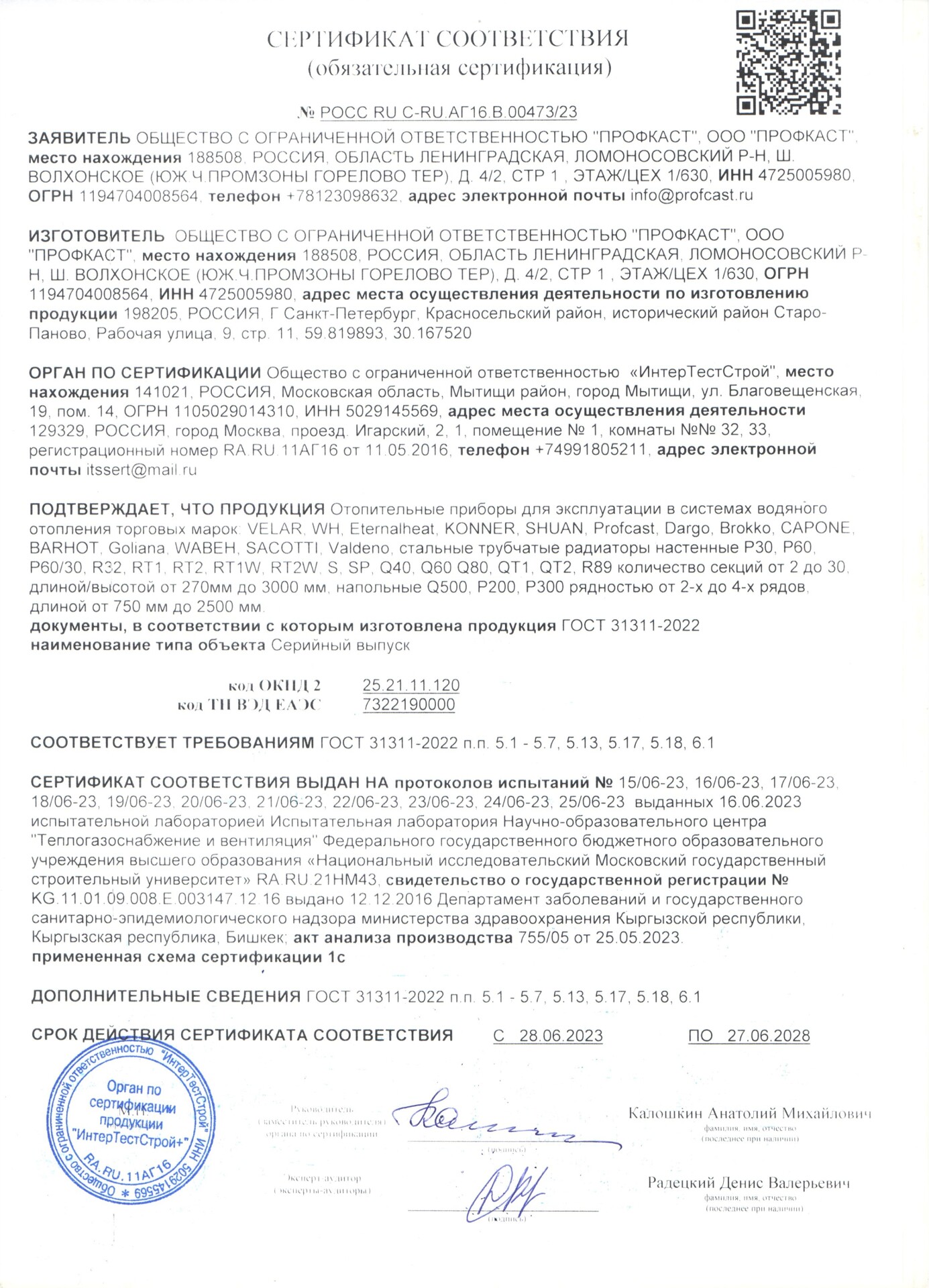

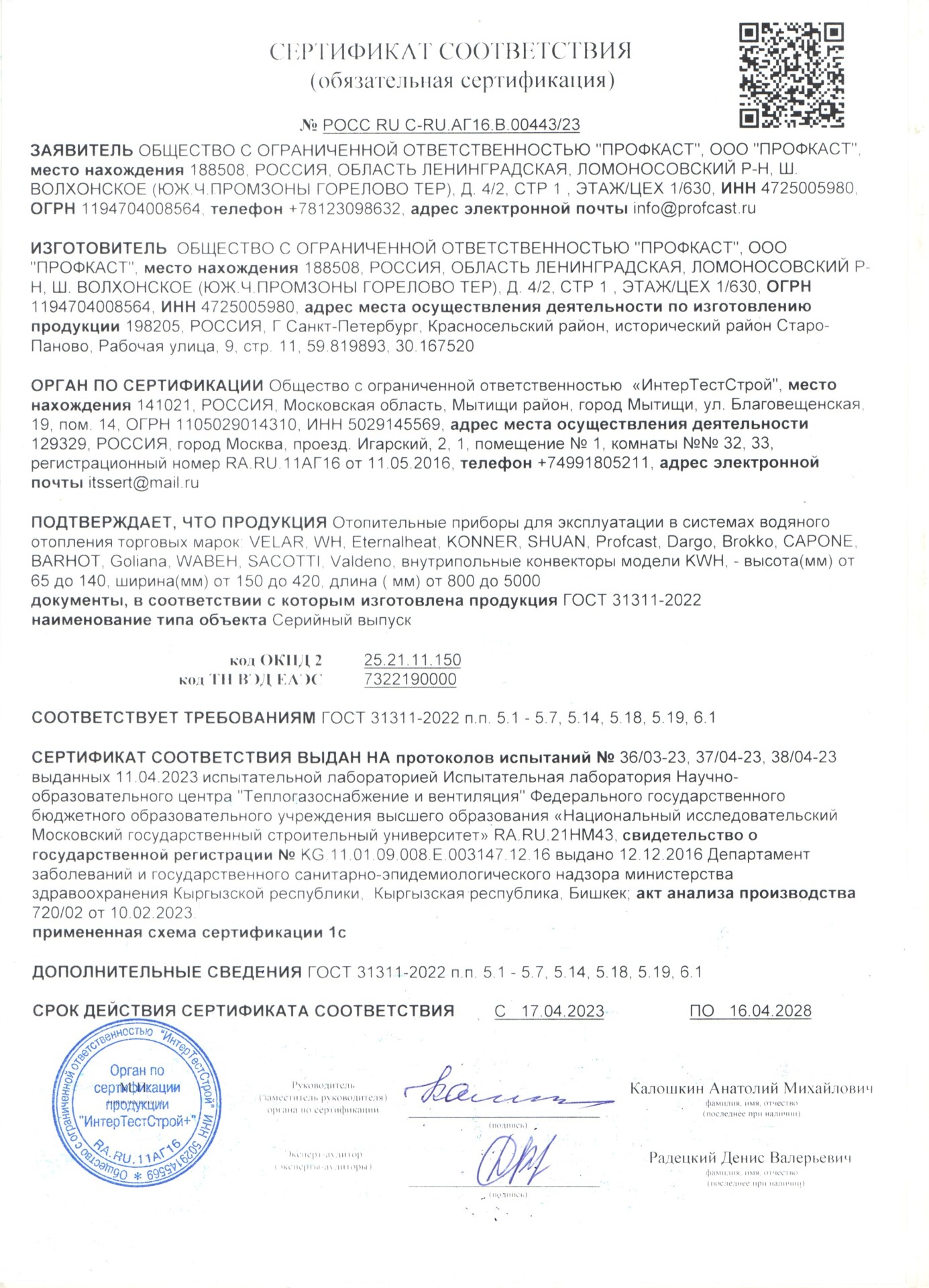

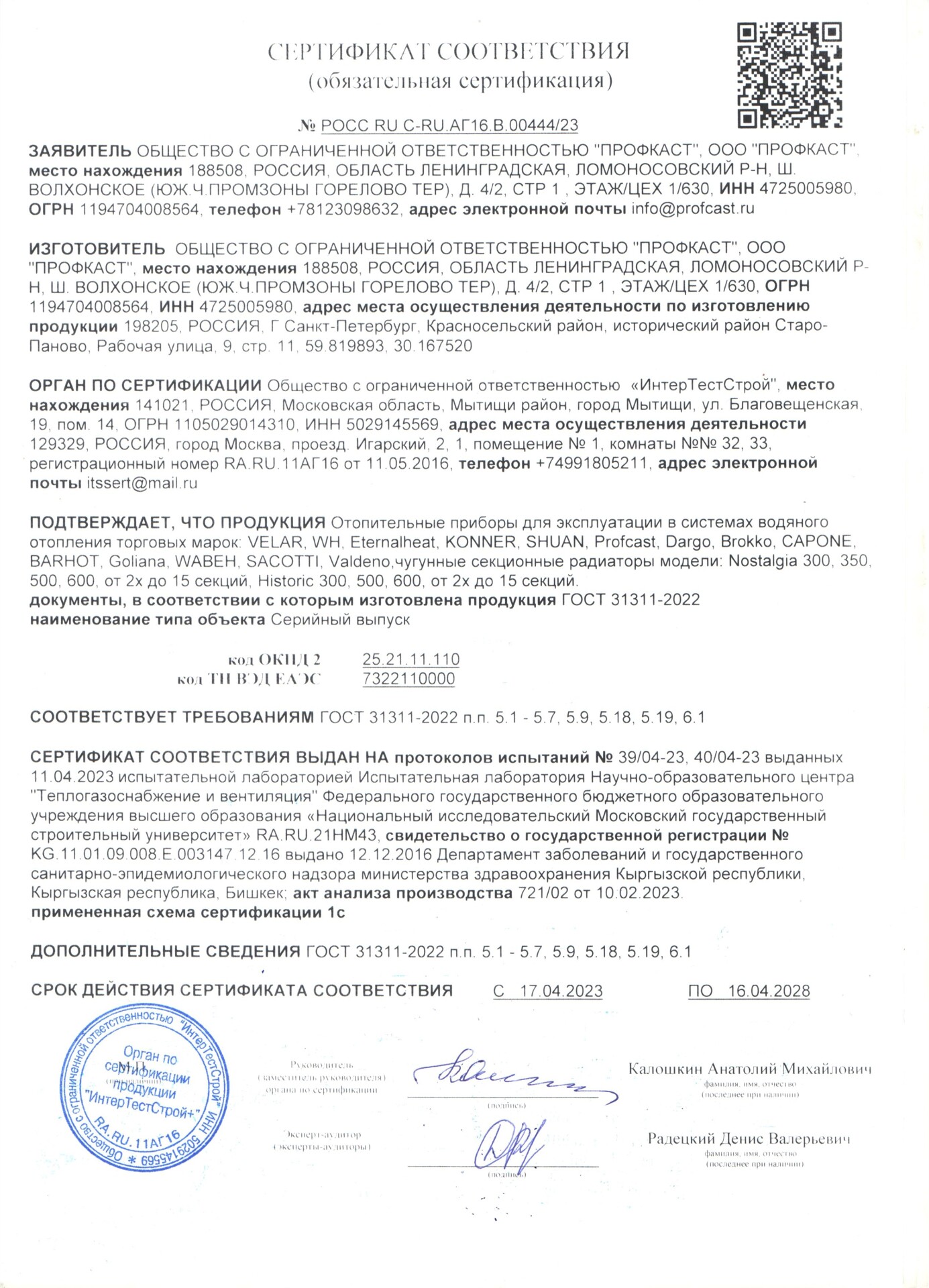

СЕРТИФИЦИРОВАННАЯ ПРОДУКЦИЯ
продукция сертифицирована по ГОСТ 31311-2015
ВОДЯНОЙ / ЭЛЕКТРИЧЕСКИЙ
возможна комплектация электрическим тэном
ГАРАНТИЯ
5 ЛЕТ
продукция изготовлена из высококачественных материалов
БОЛЕЕ 10 000 ТИПОРАЗМЕРОВ
позволяют точно подобрать радиатор под любое помещение

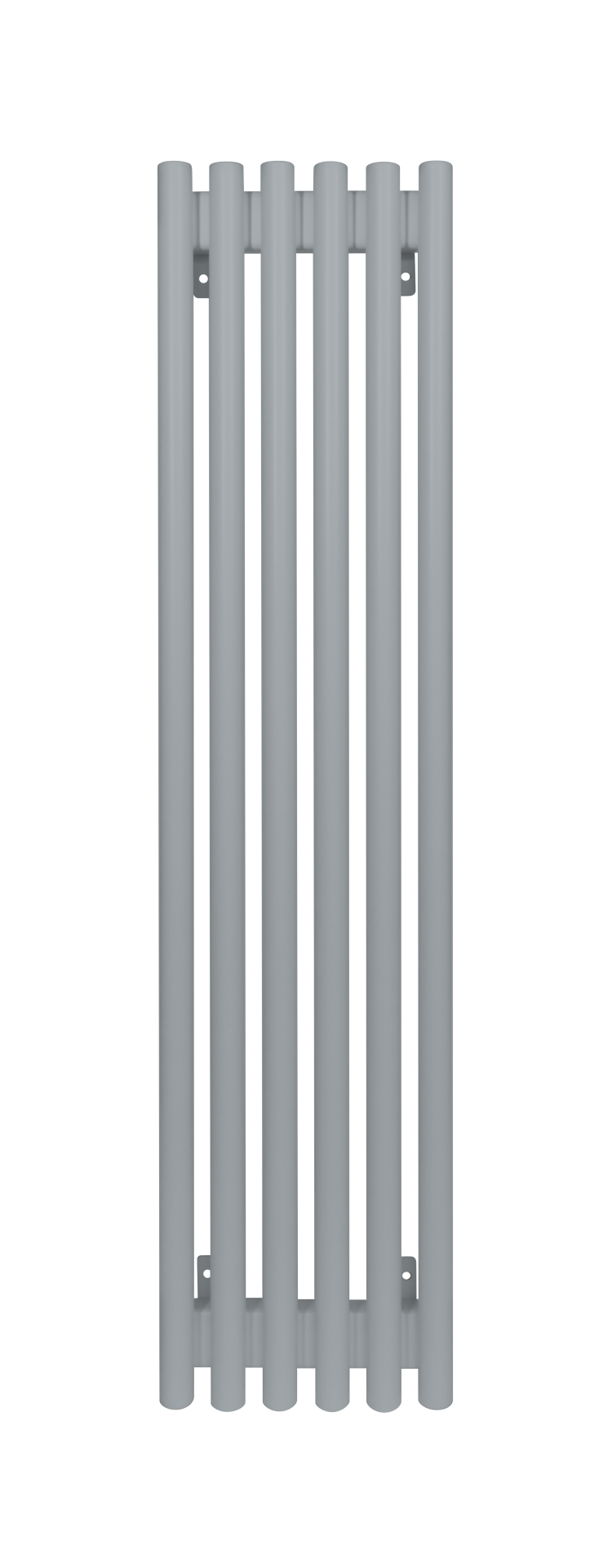

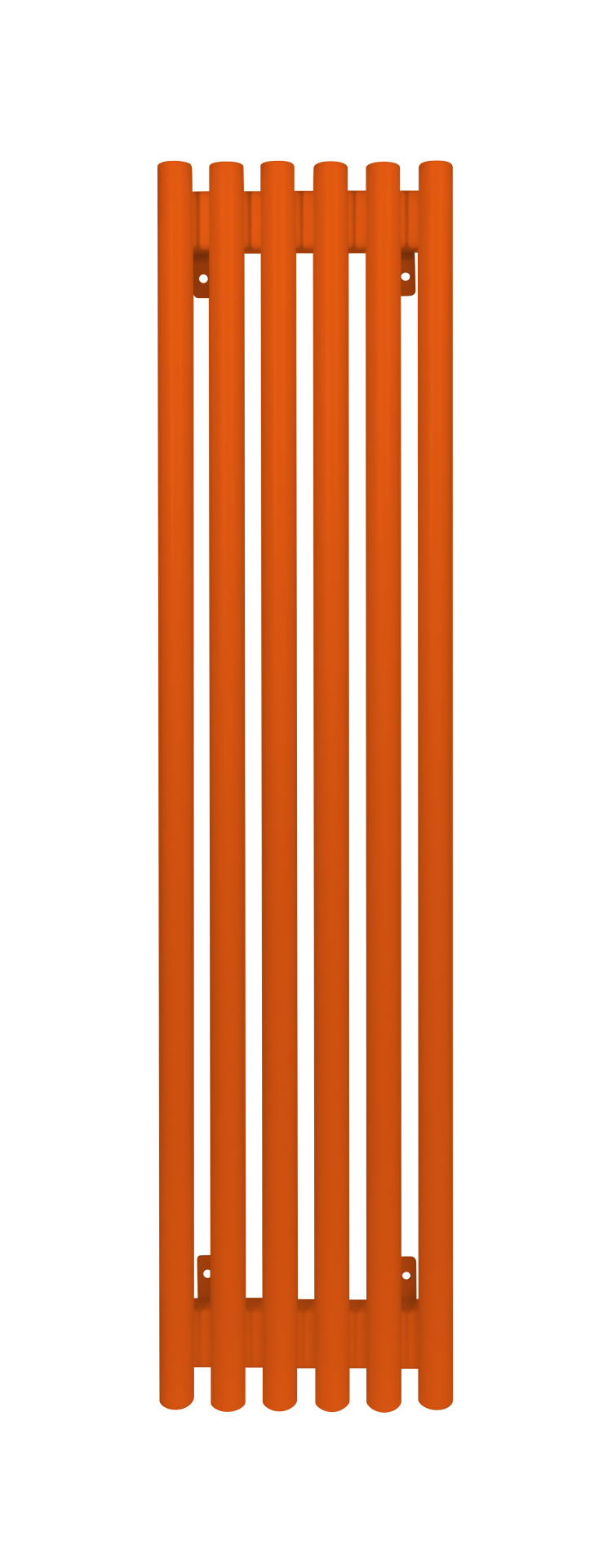

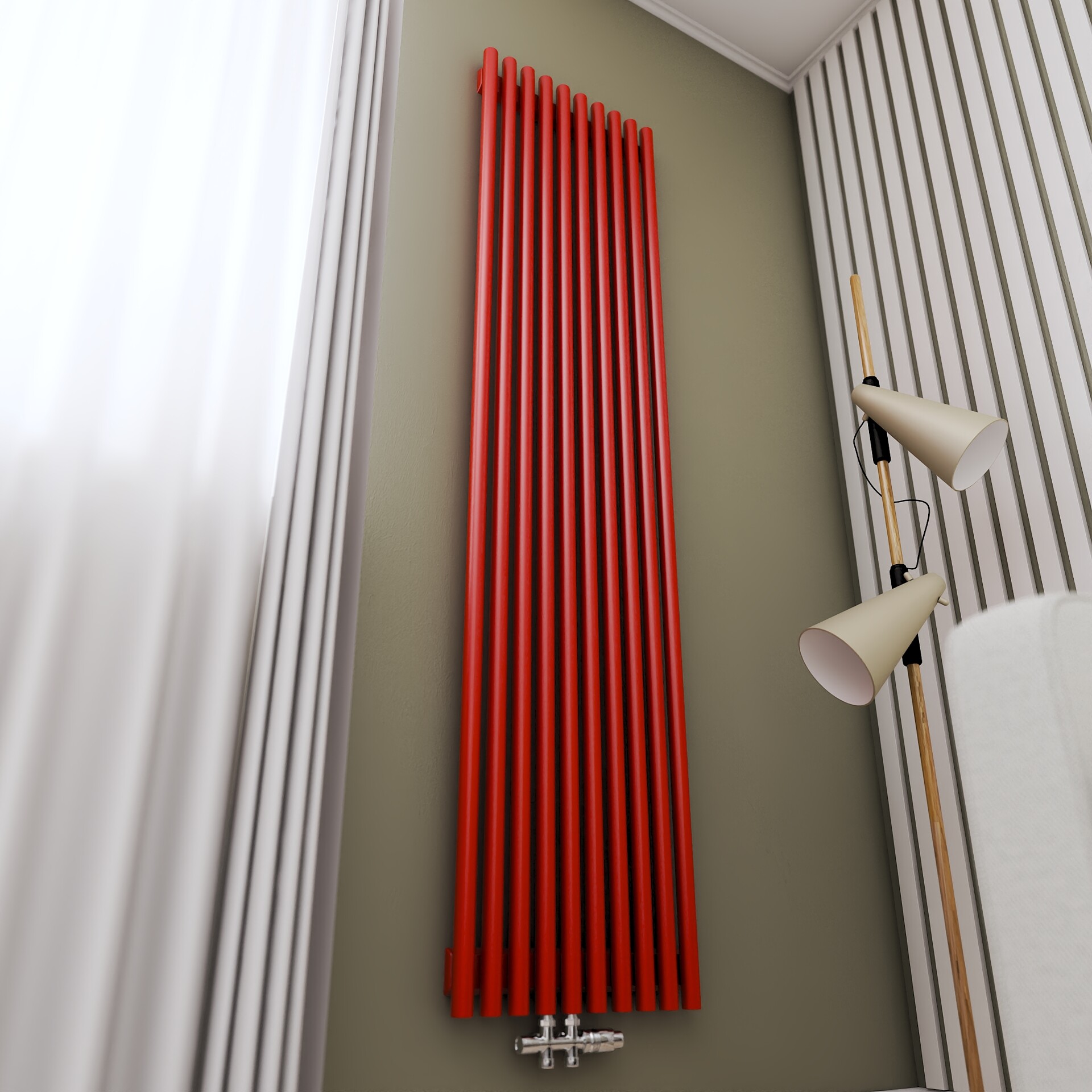

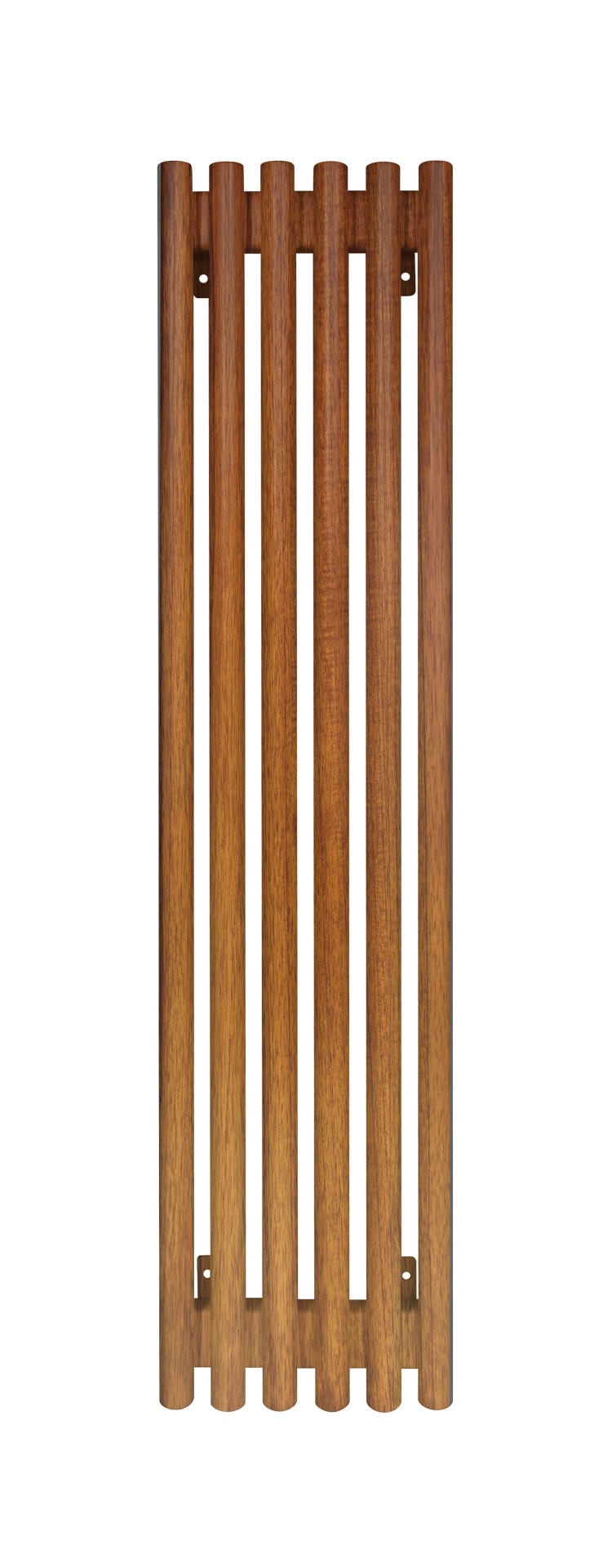

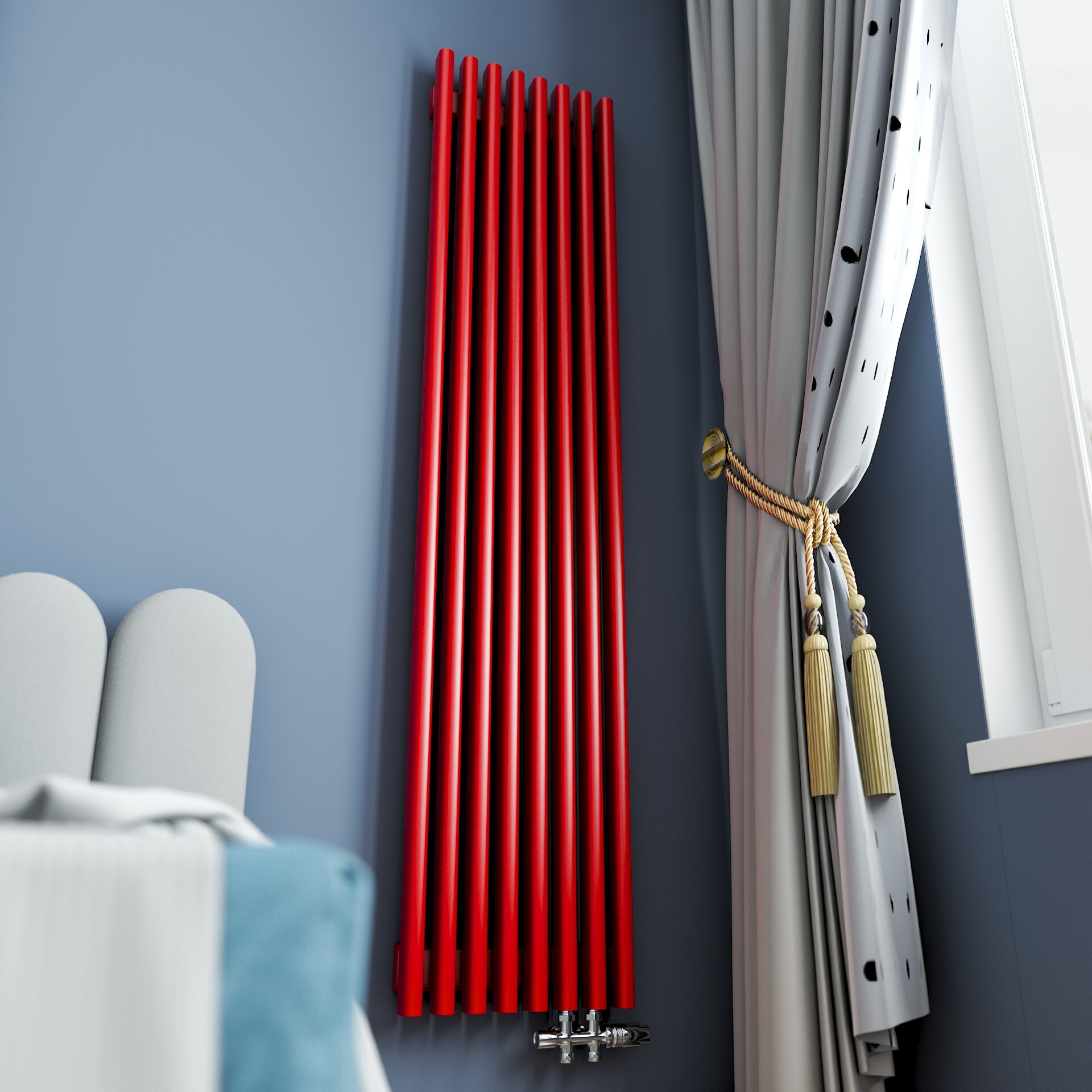

ТРУБЧАТЫЕ РАДИАТОРЫ WH ROUND (ВЕРТИКАЛЬНЫЕ)

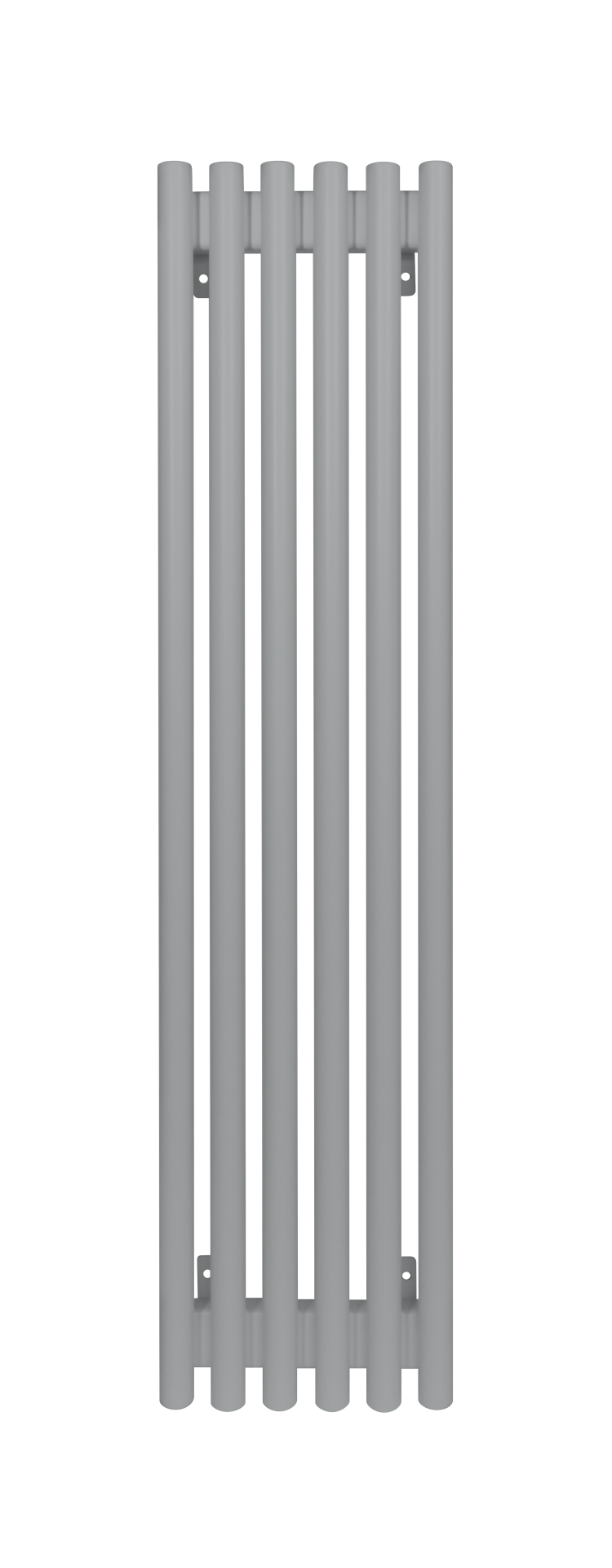

WH Round 500

Трубчатый радиатор. Боковое и нижнее подключение.

X
WH Round 500
Кол-во секций Артикул Глубина (мм) Ширина (мм) Высота (мм) Межосевое сечение (мм) Теплоотдача Вес Диаметр подключения Кол-во кронштейнов Цена (боковое подключение) Цена (нижнее, бинокль) Цена (нижнее, бинокль, на ножках) Цена (нижнее, бинокль по центру) Цена (боковое, на ножках) Схема подключения
2 WH Round 500 В2 59 84 500 50/50 72 2.4 1/2 4 - 5541 - 5541 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
42 290 105 - -
3 WH Round 500 В3 59 134 500 100/50 117 3.6 1/2 4 - 6522 - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
50 290 105 - -
4 WH Round 500 В4 59 184 500 150/50 162 4.8 1/2 4 - 7506 - 7506 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
100 290 105 - -
5 WH Round 500 В5 59 234 500 200/50 207 6 1/2 4 - 8491 - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
150 290 105 - -
6 WH Round 500 В6 59 284 500 250/50 252 7.2 1/2 4 - 9478 - 9478 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200 290 105 - -
7 WH Round 500 В7 59 334 500 300/50 297 8.4 1/2 4 - 10467 - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250 290 105 - -
8 WH Round 500 В8 59 384 500 350/50 342 9.6 1/2 4 - 11459 - 11459 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300 290 105 - -
9 WH Round 500 В9 59 434 500 400/50 387 10.8 1/2 6 - 12452 - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
350 290 105 - -
10 WH Round 500 В10 59 484 500 450/50 433 12 1/2 6 - 13448 - 13448 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/200 290 105 - -
11 WH Round 500 В11 59 534 500 500/50 478 13.2 1/2 6 - 14444 - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/250 290 105 - -
12 WH Round 500 В12 59 584 500 550/50 523 14.4 1/2 6 - 15429 - 15429 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/250 290 105 - -
13 WH Round 500 В13 59 634 500 600/50 568 15.6 1/2 6 - 16414 - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/300 290 105 - -
14 WH Round 500 В14 59 684 500 650/50 613 16.8 1/2 6 - 17499 - 17499 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300/300 290 105 - -

WH Round 550

Трубчатый радиатор. Боковое и нижнее подключение.

X
WH Round 550
Кол-во секций Артикул Глубина (мм) Ширина (мм) Высота (мм) Межосевое сечение (мм) Теплоотдача Вес Диаметр подключения Кол-во кронштейнов Цена (боковое подключение) Цена (нижнее, бинокль) Цена (нижнее, бинокль, на ножках) Цена (нижнее, бинокль по центру) Цена (боковое, на ножках) Схема подключения
2 WH Round 550 В2 59 84 550 50/50 79 2.6 1/2 4 5961 5961 - 5961 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
42 340 105 - -
3 WH Round 550 В3 59 134 550 100/50 128 3.9 1/2 4 7039 - - 7039 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
50 340 105 - -
4 WH Round 550 В4 59 184 550 150/50 178 5.2 1/2 4 8121 8121 - 8121 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
100 340 105 - -
5 WH Round 550 В5 59 234 550 200/50 228 6.5 1/2 4 9205 - - 9205 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
150 340 105 - -
6 WH Round 550 В6 59 284 550 250/50 277 7.8 1/2 4 10291 10291 - 10291 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200 340 105 - -
7 WH Round 550 В7 59 334 550 300/50 327 9.1 1/2 4 11379 - - 11379 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250 340 105 - -
8 WH Round 550 В8 59 384 550 350/50 376 10.4 1/2 4 12470 12470 - 12470 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300 340 105 - -
9 WH Round 550 В9 59 434 550 400/50 426 11.7 1/2 6 13562 - - 13562 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
350 340 105 - -
10 WH Round 550 В10 59 484 550 450/50 476 13 1/2 6 14657 14657 - 14657 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/200 340 105 - -
11 WH Round 550 В11 59 534 550 500/50 525 14.3 1/2 6 15754 - - 15754 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/250 340 105 - -
12 WH Round 550 В12 59 584 550 550/50 575 15.6 1/2 6 16838 16838 - 16838 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/250 340 105 - -
13 WH Round 550 В13 59 634 550 600/50 624 16.9 1/2 6 17921 - - 17921 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/300 340 105 - -
14 WH Round 550 В14 59 684 550 650/50 674 18.2 1/2 6 19114 19114 - 19114 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300/300 340 105 - -

WH Round 750

Трубчатый радиатор. Боковое и нижнее подключение.

X
WH Round 750
Кол-во секций Артикул Глубина (мм) Ширина (мм) Высота (мм) Межосевое сечение (мм) Теплоотдача Вес Диаметр подключения Кол-во кронштейнов Цена (боковое подключение) Цена (нижнее, бинокль) Цена (нижнее, бинокль, на ножках) Цена (нижнее, бинокль по центру) Цена (боковое, на ножках) Схема подключения
2 WH Round 750 В2 59 84 750 50/50 108 3.34 1/2 4 6543 6543 - 6543 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
42 540 105 - -
3 WH Round 750 В3 59 134 750 100/50 175 5 1/2 4 7882 7882 - 7882 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
50 540 105 - -
4 WH Round 750 В4 59 184 750 150/50 243 6.7 1/2 4 9223 9223 - 9223 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
100 540 105 - -
5 WH Round 750 В5 59 234 750 200/50 310 8.3 1/2 4 10567 10567 - 10567 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
150 540 105 - -
6 WH Round 750 В6 59 284 750 250/50 378 10 1/2 4 11913 11913 - 11913 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200 540 105 - -
7 WH Round 750 В7 59 334 750 300/50 446 11.7 1/2 4 13263 13263 - 13263 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250 540 105 - -
8 WH Round 750 В8 59 384 750 350/50 513 13.4 1/2 4 14615 14615 - 14615 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300 540 105 - -
9 WH Round 750 В9 59 434 750 400/50 581 15 1/2 6 15970 15970 - 15970 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
350 540 105 - -
10 WH Round 750 В10 59 484 750 450/50 649 16.7 1/2 6 17328 17328 - 17328 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/200 540 105 - -
11 WH Round 750 В11 59 534 750 500/50 716 18.4 1/2 6 18688 18688 - 18688 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/250 540 105 - -
12 WH Round 750 В12 59 584 750 550/50 784 20 1/2 6 20034 20034 - 20034 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/250 540 105 - -
13 WH Round 750 В13 59 634 750 600/50 851 21.7 1/2 6 21378 21378 - 21378 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/300 540 105 - -
14 WH Round 750 В14 59 684 750 650/50 919 23.4 1/2 6 22722 22722 - 22722 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300/300 540 105 - -

WH Round 1000

Трубчатый радиатор. Боковое и нижнее подключение.

X
WH Round 1000
Кол-во секций Артикул Глубина (мм) Ширина (мм) Высота (мм) Межосевое сечение (мм) Теплоотдача Вес Диаметр подключения Кол-во кронштейнов Цена (боковое подключение) Цена (нижнее, бинокль) Цена (нижнее, бинокль, на ножках) Цена (нижнее, бинокль по центру) Цена (боковое, на ножках) Схема подключения
2 WH Round 1000 В2 59 84 1000 50/50 144 4.5 1/2 4 6926 6926 - 6926 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
42 790 105 - -
3 WH Round 1000 В3 59 134 1000 100/50 234 6.4 1/2 4 8456 8456 - 8456 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
50 790 105 - -
4 WH Round 1000 В4 59 184 1000 150/50 324 8.5 1/2 4 9990 9990 - 9990 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
100 790 105 - -
5 WH Round 1000 В5 59 234 1000 200/50 414 10.6 1/2 4 11527 11527 - 11527 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
150 790 105 - -
6 WH Round 1000 В6 59 284 1000 250/50 505 12.7 1/2 4 13067 13067 - 13067 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200 790 105 - -
7 WH Round 1000 В7 59 334 1000 300/50 595 14.9 1/2 4 14611 14611 - 14611 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250 790 105 - -
8 WH Round 1000 В8 59 384 1000 350/50 685 17 1/2 4 16157 16157 - 16157 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300 790 105 - -
9 WH Round 1000 В9 59 434 1000 400/50 775 19.2 1/2 6 17707 17707 - 17707 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
350 790 105 - -
10 WH Round 1000 В10 59 484 1000 450/50 866 21.3 1/2 6 19261 19261 - 19261 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/200 790 105 - -
11 WH Round 1000 В11 59 534 1000 500/50 956 23.4 1/2 6 20817 20817 - 20817 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/250 790 105 - -
12 WH Round 1000 В12 59 584 1000 550/50 1046 25.6 1/2 6 22354 22354 - 22354 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/250 790 105 - -
13 WH Round 1000 В13 59 634 1000 600/50 1136 27.7 1/2 6 23892 23892 - 23892 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/300 790 105 - -
14 WH Round 1000 В14 59 684 1000 650/50 1226 29.8 1/2 6 25429 25429 - 25429 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300/300 790 105 - -

WH Round 1250

Трубчатый радиатор. Боковое и нижнее подключение.

X
WH Round 1250
Кол-во секций Артикул Глубина (мм) Ширина (мм) Высота (мм) Межосевое сечение (мм) Теплоотдача Вес Диаметр подключения Кол-во кронштейнов Цена (боковое подключение) Цена (нижнее, бинокль) Цена (нижнее, бинокль, на ножках) Цена (нижнее, бинокль по центру) Цена (боковое, на ножках) Схема подключения
2 WH Round 1250 В2 59 84 1250 50/50 180 5.2 1/2 4 7582 7582 - 7582 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
42 1040 105 - -
3 WH Round 1250 В3 59 134 1250 100/50 293 7.8 1/2 4 9441 9441 - 9441 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
50 1040 105 - -
4 WH Round 1250 В4 59 184 1250 150/50 405 10.4 1/2 4 11304 11304 - 11304 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
100 1040 105 - -
5 WH Round 1250 В5 59 234 1250 200/50 518 13 1/2 4 13170 13170 - 13170 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
150 1040 105 - -
6 WH Round 1250 В6 59 284 1250 250/50 631 15.6 1/2 4 15041 15041 - 15041 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200 1040 105 - -
7 WH Round 1250 В7 59 334 1250 300/50 743 18.2 1/2 4 16915 16915 - 16915 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250 1040 105 - -
8 WH Round 1250 В8 59 384 1250 350/50 856 20.8 1/2 4 18794 18794 - 18794 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300 1040 105 - -
9 WH Round 1250 В9 59 434 1250 400/50 969 23.4 1/2 6 20676 20676 - 20676 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
350 1040 105 - -
10 WH Round 1250 В10 59 484 1250 450/50 1082 26 1/2 6 22564 22564 - 22564 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/200 1040 105 - -
11 WH Round 1250 В11 59 534 1250 500/50 1195 28.6 1/2 6 24454 24454 - 24454 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/250 1040 105 - -
12 WH Round 1250 В12 59 584 1250 550/50 1307 31.2 1/2 6 26323 26323 - 26323 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/250 1040 105 - -
13 WH Round 1250 В13 59 634 1250 600/50 1420 33.8 1/2 6 28191 28191 - 28191 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/300 1040 105 - -
14 WH Round 1250 В14 59 684 1250 650/50 1532 36.4 1/2 6 30058 30058 - 30058 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300/300 1040 105 - -

WH Round 1500

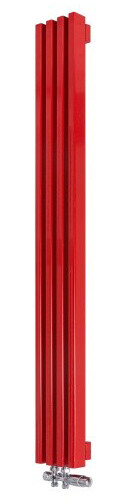

Трубчатый радиатор. Боковое и нижнее подключение.

X
WH Round 1500
Кол-во секций Артикул Глубина (мм) Ширина (мм) Высота (мм) Межосевое сечение (мм) Теплоотдача Вес Диаметр подключения Кол-во кронштейнов Цена (боковое подключение) Цена (нижнее, бинокль) Цена (нижнее, бинокль, на ножках) Цена (нижнее, бинокль по центру) Цена (боковое, на ножках) Схема подключения
2 WH Round 1500 В2 59 84 1500 50/50 216 6 1/2 4 7781 7781 - 7781 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
42 1290 105 - -
3 WH Round 1500 В3 59 134 1500 100/50 351 9.1 1/2 4 9741 9741 - 9741 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
50 1290 105 - -
4 WH Round 1500 В4 59 184 1500 150/50 487 12 1/2 4 11706 11706 - 11706 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
100 1290 105 - -
5 WH Round 1500 В5 59 234 1500 200/50 622 15.2 1/2 4 13675 13675 - 13675 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
150 1290 105 - -
6 WH Round 1500 В6 59 284 1500 250/50 757 18.2 1/2 4 15646 15646 - 15646 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200 1290 105 - -
7 WH Round 1500 В7 59 334 1500 300/50 893 21.3 1/2 4 17623 17623 - 17623 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250 1290 105 - -
8 WH Round 1500 В8 59 384 1500 350/50 1028 24.3 1/2 4 19604 19604 - 19604 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300 1290 105 - -
9 WH Round 1500 В9 59 434 1500 400/50 1163 27.4 1/2 6 21589 21589 - 21589 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
350 1290 105 - -
10 WH Round 1500 В10 59 484 1500 450/50 1299 33.1 1/2 6 23577 23577 - 23577 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/200 1290 105 - -
11 WH Round 1500 В11 59 534 1500 500/50 1434 33.4 1/2 6 25571 25571 - 25571 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/250 1290 105 - -
12 WH Round 1500 В12 59 584 1500 550/50 1569 36.5 1/2 6 27538 27538 - 27538 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/250 1290 105 - -
13 WH Round 1500 В13 59 634 1500 600/50 1704 39.5 1/2 6 29508 29508 - 29508 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/300 1290 105 - -
14 WH Round 1500 В14 59 684 1500 650/50 1840 42.5 1/2 6 31478 31478 - 31478 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300/300 1290 105 - -

WH Round 1750

Трубчатый радиатор. Боковое и нижнее подключение.

X
WH Round 1750
Кол-во секций Артикул Глубина (мм) Ширина (мм) Высота (мм) Межосевое сечение (мм) Теплоотдача Вес Диаметр подключения Кол-во кронштейнов Цена (боковое подключение) Цена (нижнее, бинокль) Цена (нижнее, бинокль, на ножках) Цена (нижнее, бинокль по центру) Цена (боковое, на ножках) Схема подключения
2 WH Round 1750 В2 59 84 1750 50/50 252 7 1/2 4 8253 8253 - 8253 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
42 1540 105 - -
3 WH Round 1750 В3 59 134 1750 100/50 410 10.5 1/2 4 10450 10450 - 10450 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
50 1540 105 - -
4 WH Round 1750 В4 59 184 1750 150/50 568 14 1/2 4 12652 12652 - 12652 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
100 1540 105 - -
5 WH Round 1750 В5 59 234 1750 200/50 725 17.5 1/2 4 14859 14859 - 14859 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
150 1540 105 - -
6 WH Round 1750 В6 59 284 1750 250/50 883 21 1/2 4 17071 17071 - 17071 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200 1540 105 - -
7 WH Round 1750 В7 59 334 1750 300/50 1041 24.5 1/2 4 19287 19287 - 19287 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250 1540 105 - -
8 WH Round 1750 В8 59 384 1750 350/50 1199 28 1/2 4 21505 21505 - 21505 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300 1540 105 - -
9 WH Round 1750 В9 59 434 1750 400/50 1357 31.5 1/2 6 23730 23730 - 23730 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
350 1540 105 - -
10 WH Round 1750 В10 59 484 1750 450/50 1515 35 1/2 6 25960 25960 - 25960 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/200 1540 105 - -
11 WH Round 1750 В11 59 534 1750 500/50 1672 38.5 1/2 6 28194 28194 - 28194 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/250 1540 105 - -
12 WH Round 1750 В12 59 584 1750 550/50 1830 42 1/2 6 30402 30402 - 30402 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/250 1540 105 - -
13 WH Round 1750 В13 59 634 1750 600/50 1988 45.5 1/2 6 32610 32610 - 32610 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/300 1540 105 - -
14 WH Round 1750 В14 59 684 1750 650/50 2146 49 1/2 6 34819 34819 - 34819 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300/300 1540 105 - -

WH Round 2000

Трубчатый радиатор. Боковое и нижнее подключение.

X
WH Round 2000
Кол-во секций Артикул Глубина (мм) Ширина (мм) Высота (мм) Межосевое сечение (мм) Теплоотдача Вес Диаметр подключения Кол-во кронштейнов Цена (боковое подключение) Цена (нижнее, бинокль) Цена (нижнее, бинокль, на ножках) Цена (нижнее, бинокль по центру) Цена (боковое, на ножках) Схема подключения
2 WH Round 2000 В2 59 84 2000 50/50 288 7.8 1/2 4 8931 8931 - 8931 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
42 1790 105 - -
3 WH Round 2000 В3 59 134 2000 100/50 469 11.7 1/2 4 11467 11467 - 11467 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
50 1790 105 - -
4 WH Round 2000 В4 59 184 2000 150/50 649 15.6 1/2 4 14007 14007 - 14007 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
100 1790 105 - -
5 WH Round 2000 В5 59 234 2000 200/50 829 19.5 1/2 4 16553 16553 - 16553 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
150 1790 105 - -
6 WH Round 2000 В6 59 284 2000 250/50 1010 23.4 1/2 4 19104 19104 - 19104 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200 1790 105 - -
7 WH Round 2000 В7 59 334 2000 300/50 1190 27.3 1/2 4 21660 21660 - 21660 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250 1790 105 - -
8 WH Round 2000 В8 59 384 2000 350/50 1371 31.2 1/2 4 24223 24223 - 24223 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300 1790 105 - -
9 WH Round 2000 В9 59 434 2000 400/50 1551 35.1 1/2 6 26790 26790 - 26790 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
350 1790 105 - -
10 WH Round 2000 В10 59 484 2000 450/50 1732 39 1/2 6 29364 29364 - 29364 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/200 1790 105 - -
11 WH Round 2000 В11 59 534 2000 500/50 1912 42.9 1/2 6 31942 31942 - 31942 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/250 1790 105 - -
12 WH Round 2000 В12 59 584 2000 550/50 2092 46.8 1/2 6 34490 34490 - 34490 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/250 1790 105 - -
13 WH Round 2000 В13 59 634 2000 600/50 2273 50.7 1/2 6 37038 37038 - 37038 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/300 1790 105 - -
14 WH Round 2000 В14 59 684 2000 650/50 2453 54.6 1/2 6 39587 39587 - 39587 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300/300 1790 105 - -

WH Round 2200

Трубчатый радиатор. Боковое и нижнее подключение.

X
WH Round 2200
Кол-во секций Артикул Глубина (мм) Ширина (мм) Высота (мм) Межосевое сечение (мм) Теплоотдача Вес Диаметр подключения Кол-во кронштейнов Цена (боковое подключение) Цена (нижнее, бинокль) Цена (нижнее, бинокль, на ножках) Цена (нижнее, бинокль по центру) Цена (боковое, на ножках) Схема подключения
2 WH Round 2200 В2 59 82 2200 50 282 4.4 1 4 10616 10616 - 10616 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
- - - - -
3 WH Round 2200 В3 59 132 2200 100 420 6.6 1 4 13715 13715 - 13715 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
- - - - -
4 WH Round 2200 В4 59 182 2200 150 560 8.8 1 4 16820 16820 - 16820 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
- - - - -
5 WH Round 2200 В5 59 232 2200 200 700 11 1 4 19931 19931 - 19931 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
- - - - -
6 WH Round 2200 В6 59 282 2200 250 840 13.1 1 4 23049 23049 - 23049 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
- - - - -
7 WH Round 2200 В7 59 332 2200 300 980 15.3 1 4 26174 26174 - 26174 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
- - - - -
8 WH Round 2200 В8 59 382 2200 350 1120 17.5 1 4 29306 29306 - 29306 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
- - - - -
9 WH Round 2200 В9 59 432 2200 400 1152 19.7 1 6 32443 32443 - 32443 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
- - - - -
10 WH Round 2200 В10 59 482 2200 450 1280 21.9 1 6 35589 35589 - 35589 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
- - - - -
11 WH Round 2200 В11 59 532 2200 500 1408 24.1 1 6 38740 38740 - 38740 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
- - - - -
12 WH Round 2200 В12 59 582 2200 550 1536 26.28 1 6 41854 41854 - 41854 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
- - - - -
13 WH Round 2200 В13 59 632 2200 600 1664 28.5 1 6 44969 44969 - 44969 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
- - - - -
14 WH Round 2200 В14 59 682 2200 650 1792 30.7 1 6 48084 48084 - 48084 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
- - - - -

WH Round 2250

Трубчатый радиатор. Боковое и нижнее подключение.

X
WH Round 2250
Кол-во секций Артикул Глубина (мм) Ширина (мм) Высота (мм) Межосевое сечение (мм) Теплоотдача Вес Диаметр подключения Кол-во кронштейнов Цена (боковое подключение) Цена (нижнее, бинокль) Цена (нижнее, бинокль, на ножках) Цена (нижнее, бинокль по центру) Цена (боковое, на ножках) Схема подключения
2 WH Round 2250 В2 59 84 2250 50/50 324 8.8 1/2 4 10827 10827 - 10827 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
42 2040 105 - -
3 WH Round 2250 В3 59 134 2250 100/50 527 13.2 1/2 4 13996 13996 - 13996 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
50 2040 105 - -
4 WH Round 2250 В4 59 184 2250 150/50 730 17.6 1/2 4 17171 17171 - 17171 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
100 2040 105 - -
5 WH Round 2250 В5 59 234 2250 200/50 933 22 1/2 4 20353 20353 - 20353 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
150 2040 105 - -
6 WH Round 2250 В6 59 284 2250 250/50 1136 26.4 1/2 4 23542 23542 - 23542 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200 2040 105 - -
7 WH Round 2250 В7 59 334 2250 300/50 1339 30.8 1/2 4 26738 26738 - 26738 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250 2040 105 - -
8 WH Round 2250 В8 59 384 2250 350/50 1542 35.2 1/2 4 29941 29941 - 29941 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300 2040 105 - -
9 WH Round 2250 В9 59 434 2250 400/50 1745 39.6 1/2 6 33150 33150 - 33150 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
350 2040 105 - -
10 WH Round 2250 В10 59 484 2250 450/50 1948 44 1/2 6 36367 36367 - 36367 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/200 2040 105 - -
11 WH Round 2250 В11 59 534 2250 500/50 2150 48.4 1/2 6 39589 39589 - 39589 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/250 2040 105 - -
12 WH Round 2250 В12 59 584 2250 550/50 2353 52.8 1/2 6 42775 42775 - 42775 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/250 2040 105 - -
13 WH Round 2250 В13 59 634 2250 600/50 2556 57.2 1/2 6 45960 45960 - 45960 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/300 2040 105 - -
14 WH Round 2250 В14 59 684 2250 650/50 2759 61.6 1/2 6 49146 49146 - 49146 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300/300 2040 105 - -

WH Round 2500

Трубчатый радиатор. Боковое и нижнее подключение.

X
WH Round 2500
Кол-во секций Артикул Глубина (мм) Ширина (мм) Высота (мм) Межосевое сечение (мм) Теплоотдача Вес Диаметр подключения Кол-во кронштейнов Цена (боковое подключение) Цена (нижнее, бинокль) Цена (нижнее, бинокль, на ножках) Цена (нижнее, бинокль по центру) Цена (боковое, на ножках) Схема подключения
2 WH Round 2500 В2 59 84 2500 50/50 360 9.7 1/2 4 13196 13196 - 13196 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
42 2290 105 - -
3 WH Round 2500 В3 59 134 2500 100/50 586 14.6 1/2 4 17157 17157 - 17157 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
50 2290 105 - -
4 WH Round 2500 В4 59 184 2500 150/50 811 19.5 1/2 4 21127 21127 - 21127 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
100 2290 105 - -
5 WH Round 2500 В5 59 234 2500 200/50 1037 24.3 1/2 4 25104 25104 - 25104 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
150 2290 105 - -
6 WH Round 2500 В6 59 284 2500 250/50 1262 29.2 1/2 4 29090 29090 - 29090 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200 2290 105 - -
7 WH Round 2500 В7 59 334 2500 300/50 1488 34 1/2 4 33085 33085 - 33085 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250 2290 105 - -
8 WH Round 2500 В8 59 384 2500 350/50 1713 39 1/2 4 37089 37089 - 37089 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300 2290 105 - -
9 WH Round 2500 В9 59 434 2500 400/50 1939 43.8 1/2 6 41100 41100 - 41100 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
350 2290 105 - -
10 WH Round 2500 В10 59 484 2500 450/50 2165 48.7 1/2 6 45122 45122 - 45122 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/200 2290 105 - -
11 WH Round 2500 В11 59 534 2500 500/50 2390 53.6 1/2 6 49149 49149 - 49149 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/250 2290 105 - -
12 WH Round 2500 В12 59 584 2500 550/50 2616 58.4 1/2 6 53131 53131 - 53131 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/250 2290 105 - -
13 WH Round 2500 В13 59 634 2500 600/50 2841 63.3 1/2 6 57113 57113 - 57113 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/300 2290 105 - -
14 WH Round 2500 В14 59 684 2500 650/50 3067 68.2 1/2 6 61095 61095 - 61095 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300/300 2290 105 - -

WH Round 3000

Трубчатый радиатор. Боковое и нижнее подключение.

X
WH Round 3000
Кол-во секций Артикул Глубина (мм) Ширина (мм) Высота (мм) Межосевое сечение (мм) Теплоотдача Вес Диаметр подключения Кол-во кронштейнов Цена (боковое подключение) Цена (нижнее, бинокль) Цена (нижнее, бинокль, на ножках) Цена (нижнее, бинокль по центру) Цена (боковое, на ножках) Схема подключения
2 WH Round 3000 В2 59 84 3000 50/50 433 11.6 1/2 4 15565 15565 - 15565 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
42 2790 105 - -
3 WH Round 3000 В3 59 134 3000 100/50 703 17.4 1/2 4 20319 20319 - 20319 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
50 2790 105 - -
4 WH Round 3000 В4 59 184 3000 150/50 974 23.2 1/2 4 25082 25082 - 25082 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
100 2790 105 - -
5 WH Round 3000 В5 59 234 3000 200/50 1244 29 1/2 4 29855 29855 - 29855 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
150 2790 105 - -
6 WH Round 3000 В6 59 284 3000 250/50 1515 34.8 1/2 4 34638 34638 - 34638 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200 2790 105 - -
7 WH Round 3000 В7 59 334 3000 300/50 1786 40.6 1/2 4 39432 39432 - 39432 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250 2790 105 - -
8 WH Round 3000 В8 59 384 3000 350/50 2056 46.4 1/2 4 44236 44236 - 44236 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300 2790 105 - -
9 WH Round 3000 В9 59 434 3000 400/50 2327 52.2 1/2 6 49050 49050 - 49050 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
350 2790 105 - -
10 WH Round 3000 В10 59 484 3000 450/50 2598 58 1/2 6 53876 53876 - 53876 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/200 2790 105 - -
11 WH Round 3000 В11 59 534 3000 500/50 2868 63.8 1/2 6 58709 58709 - 58709 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/250 2790 105 - -
12 WH Round 3000 В12 59 584 3000 550/50 3139 69.6 1/2 6 63487 63487 - 63487 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/250 2790 105 - -
13 WH Round 3000 В13 59 634 3000 600/50 3409 75.4 1/2 6 68266 68266 - 68266 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/300 2790 105 - -
14 WH Round 3000 В14 59 684 3000 650/50 3680 81.2 1/2 6 73044 73044 - 73044 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300/300 2790 105 - -

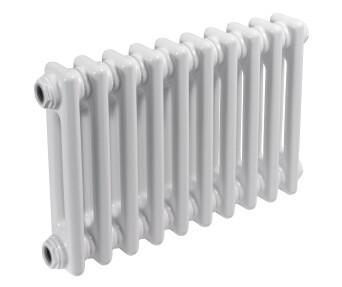

ТРУБЧАТЫЕ РАДИАТОРЫ WH ROUND (ГОРИЗОНТАЛЬНЫЕ)
РАБОЧИЕ ПАРАМЕТРЫ
16
рабочее
давление
24
испытательное
давление
110°C
рабочая
температура
ПРЕИМУЩЕСТВА
СОВРЕМЕННЫЙ ДИЗАЙН
при разработке дизайна радиаторов использован скандинавский стиль
ВЫДЕРЖИВАЕТ ВЫСОКОЕ ДАВЛЕНИЕ
толщина стенки радиатора 3мм при допустимой 1,25мм
СЕРТИФИЦИРОВАННАЯ ПРОДУКЦИЯ
продукция сертифицирована по ГОСТ 31311-2015
ВОДЯНОЙ / ЭЛЕКТРИЧЕСКИЙ
возможна комплектация электрическим тэном
ГАРАНТИЯ
5 ЛЕТ
продукция изготовлена из высококачественных материалов
БОЛЕЕ 10 000 ТИПОРАЗМЕРОВ
позволяют точно подобрать радиатор под любое помещение

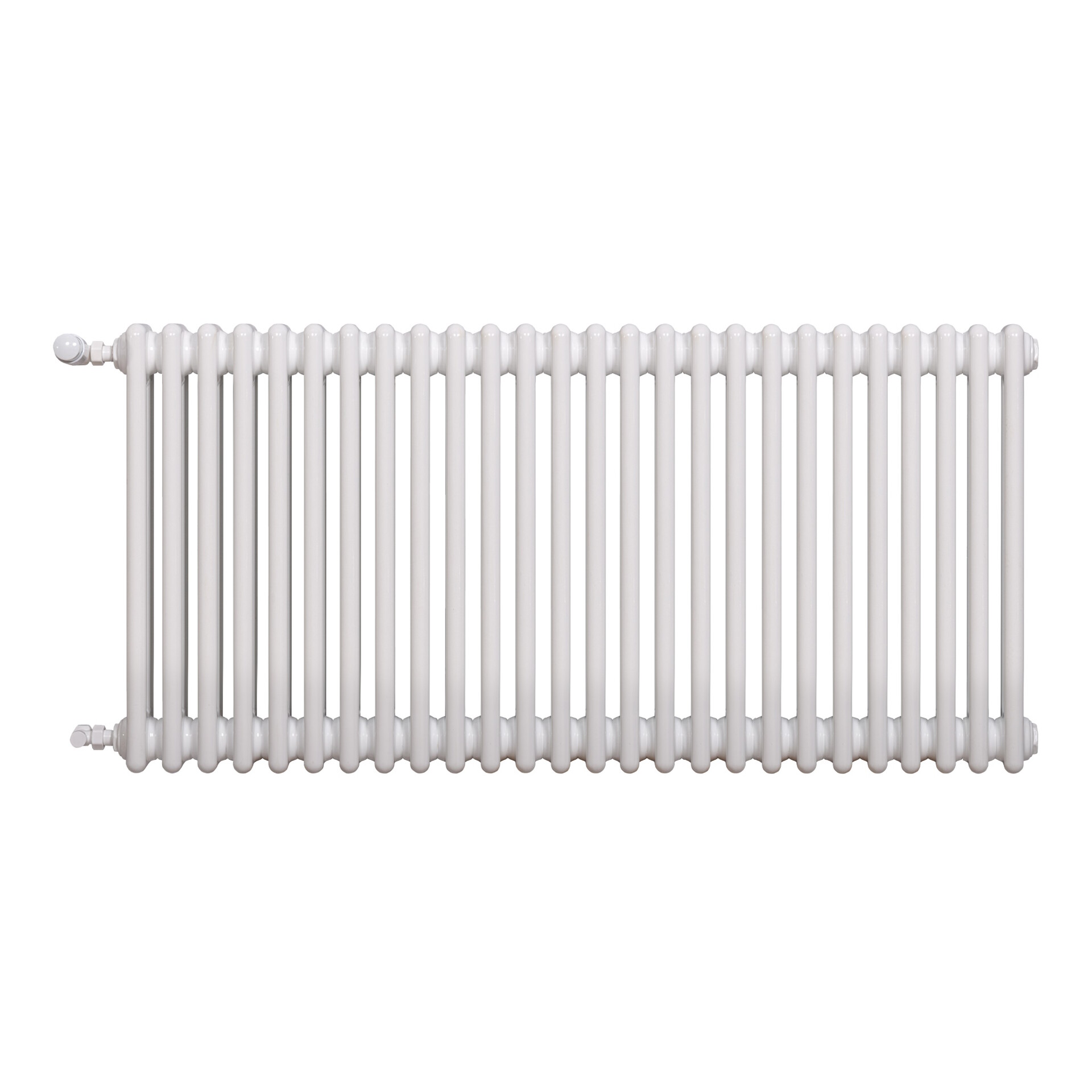

ТРУБЧАТЫЕ РАДИАТОРЫ WH ROUND (ГОРИЗОНТАЛЬНЫЕ)

WH Round 500

Трубчатый радиатор. Боковое и нижнее подключение.

X
WH Round 500
Кол-во секций Артикул Глубина (мм) Ширина (мм) Высота (мм) Межосевое сечение (мм) Теплоотдача Вес Диаметр подключения Кол-во кронштейнов Цена (боковое подключение) Цена (нижнее, бинокль) Цена (нижнее, бинокль, на ножках) Цена (нижнее, бинокль по центру) Цена (боковое, на ножках) Схема подключения
2 WH Round 500 Г2 59 500 84 50 72 2.4 1/2 4 5541 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
42 290 105 - -
3 WH Round 500 Г3 59 500 134 100 117 3.6 1/2 4 6522 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
50 290 105 - -
4 WH Round 500 Г4 59 500 184 150 162 4.8 1/2 4 7506 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
100 290 105 - -
5 WH Round 500 Г5 59 500 234 200 207 6 1/2 4 8491 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
150 290 105 - -
6 WH Round 500 Г6 59 500 284 250 252 7.2 1/2 4 9478 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200 290 105 - -
7 WH Round 500 Г7 59 500 334 300 297 8.4 1/2 4 10467 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250 290 105 - -
8 WH Round 500 Г8 59 500 384 350 342 9.6 1/2 4 11459 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300 290 105 - -
9 WH Round 500 Г9 59 500 434 400 387 10.8 1/2 6 12452 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
350 290 105 - -
10 WH Round 500 Г10 59 500 484 450 433 12 1/2 6 13448 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/200 290 105 - -
11 WH Round 500 Г11 59 500 534 500 478 13.2 1/2 6 14444 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/250 290 105 - -
12 WH Round 500 Г12 59 500 584 550 523 14.4 1/2 6 15429 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/250 290 105 - -
13 WH Round 500 Г13 59 500 634 600 568 15.6 1/2 6 16414 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/300 290 105 - -
14 WH Round 500 Г14 59 500 684 650 613 16.8 1/2 6 17499 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300/300 290 105 - -

WH Round 550

Трубчатый радиатор. Боковое и нижнее подключение.

X
WH Round 550
Кол-во секций Артикул Глубина (мм) Ширина (мм) Высота (мм) Межосевое сечение (мм) Теплоотдача Вес Диаметр подключения Кол-во кронштейнов Цена (боковое подключение) Цена (нижнее, бинокль) Цена (нижнее, бинокль, на ножках) Цена (нижнее, бинокль по центру) Цена (боковое, на ножках) Схема подключения
2 WH Round 550 Г2 59 550 84 50 79 2.6 1/2 4 5961 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
42 340 105 - -
3 WH Round 550 Г3 59 550 134 100 128 3.9 1/2 4 7039 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
50 340 105 - -
4 WH Round 550 Г4 59 550 184 150 178 5.2 1/2 4 8121 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
100 340 105 - -
5 WH Round 550 Г5 59 550 234 200 228 6.5 1/2 4 9205 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
150 340 105 - -
6 WH Round 550 Г6 59 550 284 250 277 7.8 1/2 4 10291 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200 340 105 - -
7 WH Round 550 Г7 59 550 334 300 327 9.1 1/2 4 11379 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250 340 105 - -
8 WH Round 550 Г8 59 550 384 350 376 10.4 1/2 4 12470 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300 340 105 - -
9 WH Round 550 Г9 59 550 434 400 426 11.7 1/2 6 13562 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
350 340 105 - -
10 WH Round 550 Г10 59 550 484 450 476 13 1/2 6 14657 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/200 340 105 - -
11 WH Round 550 Г11 59 550 534 500 525 14.3 1/2 6 15754 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/250 340 105 - -
12 WH Round 550 Г12 59 550 584 550 575 15.6 1/2 6 16838 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/250 340 105 - -
13 WH Round 550 Г13 59 550 634 600 624 16.9 1/2 6 17921 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/300 340 105 - -
14 WH Round 550 Г14 59 550 684 650 674 18.2 1/2 6 19114 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300/300 340 105 - -

WH Round 750

Трубчатый радиатор. Боковое и нижнее подключение.

X
WH Round 750
Кол-во секций Артикул Глубина (мм) Ширина (мм) Высота (мм) Межосевое сечение (мм) Теплоотдача Вес Диаметр подключения Кол-во кронштейнов Цена (боковое подключение) Цена (нижнее, бинокль) Цена (нижнее, бинокль, на ножках) Цена (нижнее, бинокль по центру) Цена (боковое, на ножках) Схема подключения
2 WH Round 750 Г2 59 750 84 50 108 3.34 1/2 4 6543 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
42 540 105 - -
3 WH Round 750 Г3 59 750 134 100 175 5 1/2 4 7882 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
50 540 105 - -
4 WH Round 750 Г4 59 750 184 150 243 6.7 1/2 4 9223 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
100 540 105 - -
5 WH Round 750 Г5 59 750 234 200 310 8.3 1/2 4 10567 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
150 540 105 - -
6 WH Round 750 Г6 59 750 284 250 378 10 1/2 4 11913 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200 540 105 - -
7 WH Round 750 Г7 59 750 334 300 446 11.7 1/2 4 13263 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250 540 105 - -
8 WH Round 750 Г8 59 750 384 350 513 13.4 1/2 4 14615 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300 540 105 - -
9 WH Round 750 Г9 59 750 434 400 581 15 1/2 6 15970 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
350 540 105 - -
10 WH Round 750 Г10 59 750 484 450 649 16.7 1/2 6 17328 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/200 540 105 - -
11 WH Round 750 Г11 59 750 534 500 716 18.4 1/2 6 18688 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/250 540 105 - -
12 WH Round 750 Г12 59 750 584 550 784 20 1/2 6 20034 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/250 540 105 - -
13 WH Round 750 Г13 59 750 634 600 851 21.7 1/2 6 21378 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/300 540 105 - -
14 WH Round 750 Г14 59 750 684 650 919 23.4 1/2 6 22722 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300/300 540 105 - -

WH Round 1000

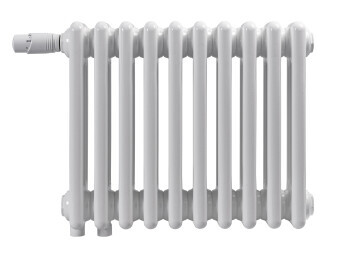

Трубчатый радиатор. Боковое и нижнее подключение.

X
WH Round 1000
Кол-во секций Артикул Глубина (мм) Ширина (мм) Высота (мм) Межосевое сечение (мм) Теплоотдача Вес Диаметр подключения Кол-во кронштейнов Цена (боковое подключение) Цена (нижнее, бинокль) Цена (нижнее, бинокль, на ножках) Цена (нижнее, бинокль по центру) Цена (боковое, на ножках) Схема подключения
2 WH Round 1000 Г2 59 1000 84 50 144 4.5 1/2 4 6926 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
42 790 105 - -
3 WH Round 1000 Г3 59 1000 134 100 234 6.4 1/2 4 8456 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
50 790 105 - -
4 WH Round 1000 Г4 59 1000 184 150 324 8.5 1/2 4 9990 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
100 790 105 - -
5 WH Round 1000 Г5 59 1000 234 200 414 10.6 1/2 4 11527 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
150 790 105 - -
6 WH Round 1000 Г6 59 1000 284 250 505 12.7 1/2 4 13067 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200 790 105 - -
7 WH Round 1000 Г7 59 1000 334 300 595 14.9 1/2 4 14611 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250 790 105 - -
8 WH Round 1000 Г8 59 1000 384 350 685 17 1/2 4 16157 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300 790 105 - -
9 WH Round 1000 Г9 59 1000 434 400 775 19.2 1/2 6 17707 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
350 790 105 - -
10 WH Round 1000 Г10 59 1000 484 450 866 21.3 1/2 6 19261 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/200 790 105 - -
11 WH Round 1000 Г11 59 1000 534 500 956 23.4 1/2 6 20817 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/250 790 105 - -
12 WH Round 1000 Г12 59 1000 584 550 1046 25.6 1/2 6 22354 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/250 790 105 - -
13 WH Round 1000 Г13 59 1000 634 600 1136 27.7 1/2 6 23892 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/300 790 105 - -
14 WH Round 1000 Г14 59 1000 684 650 1226 29.8 1/2 6 25429 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300/300 790 105 - -

WH Round 1250

Трубчатый радиатор. Боковое и нижнее подключение.

X
WH Round 1250
Кол-во секций Артикул Глубина (мм) Ширина (мм) Высота (мм) Межосевое сечение (мм) Теплоотдача Вес Диаметр подключения Кол-во кронштейнов Цена (боковое подключение) Цена (нижнее, бинокль) Цена (нижнее, бинокль, на ножках) Цена (нижнее, бинокль по центру) Цена (боковое, на ножках) Схема подключения
2 WH Round 1250 Г2 59 1250 84 50 180 5.2 1/2 4 7582 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
42 1040 105 - -
3 WH Round 1250 Г3 59 1250 134 100 293 7.8 1/2 4 9441 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
50 1040 105 - -
4 WH Round 1250 Г4 59 1250 184 150 405 10.4 1/2 4 11304 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
100 1040 105 - -
5 WH Round 1250 Г5 59 1250 234 200 518 13 1/2 4 13170 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
150 1040 105 - -
6 WH Round 1250 Г6 59 1250 284 250 631 15.6 1/2 4 15041 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200 1040 105 - -
7 WH Round 1250 Г7 59 1250 334 300 743 18.2 1/2 4 16915 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250 1040 105 - -
8 WH Round 1250 Г8 59 1250 384 350 856 20.8 1/2 4 18794 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300 1040 105 - -
9 WH Round 1250 Г9 59 1250 434 400 969 23.4 1/2 6 20676 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
350 1040 105 - -
10 WH Round 1250 Г10 59 1250 484 450 1082 26 1/2 6 22564 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/200 1040 105 - -
11 WH Round 1250 Г11 59 1250 534 500 1195 28.6 1/2 6 24454 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/250 1040 105 - -
12 WH Round 1250 Г12 59 1250 584 550 1307 31.2 1/2 6 26323 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/250 1040 105 - -
13 WH Round 1250 Г13 59 1250 634 600 1420 33.8 1/2 6 28191 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/300 1040 105 - -
14 WH Round 1250 Г14 59 1250 684 650 1532 36.4 1/2 6 30058 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300/300 1040 105 - -

WH Round 1500

Трубчатый радиатор. Боковое и нижнее подключение.

X
WH Round 1500
Кол-во секций Артикул Глубина (мм) Ширина (мм) Высота (мм) Межосевое сечение (мм) Теплоотдача Вес Диаметр подключения Кол-во кронштейнов Цена (боковое подключение) Цена (нижнее, бинокль) Цена (нижнее, бинокль, на ножках) Цена (нижнее, бинокль по центру) Цена (боковое, на ножках) Схема подключения
2 WH Round 1500 Г2 59 1500 84 50 216 6 1/2 4 7781 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
42 1290 105 - -
3 WH Round 1500 Г3 59 1500 134 100 351 9.1 1/2 4 9741 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
50 1290 105 - -
4 WH Round 1500 Г4 59 1500 184 150 487 12 1/2 4 11706 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
100 1290 105 - -
5 WH Round 1500 Г5 59 1500 234 200 622 15.2 1/2 4 13675 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
150 1290 105 - -
6 WH Round 1500 Г6 59 1500 284 250 757 18.2 1/2 4 15646 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200 1290 105 - -
7 WH Round 1500 Г7 59 1500 334 300 893 21.3 1/2 4 17623 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250 1290 105 - -
8 WH Round 1500 Г8 59 1500 384 350 1028 24.3 1/2 4 19604 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300 1290 105 - -
9 WH Round 1500 Г9 59 1500 434 400 1163 27.4 1/2 6 21589 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
350 1290 105 - -
10 WH Round 1500 Г10 59 1500 484 450 1299 33.1 1/2 6 23577 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/200 1290 105 - -
11 WH Round 1500 Г11 59 1500 534 500 1434 33.4 1/2 6 25571 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/250 1290 105 - -
12 WH Round 1500 Г12 59 1500 584 550 1569 36.5 1/2 6 27538 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/250 1290 105 - -
13 WH Round 1500 Г13 59 1500 634 600 1704 39.5 1/2 6 29508 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/300 1290 105 - -
14 WH Round 1500 Г14 59 1500 684 650 1840 42.5 1/2 6 31478 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300/300 1290 105 - -

WH Round 1750

Трубчатый радиатор. Боковое и нижнее подключение.

X
WH Round 1750
Кол-во секций Артикул Глубина (мм) Ширина (мм) Высота (мм) Межосевое сечение (мм) Теплоотдача Вес Диаметр подключения Кол-во кронштейнов Цена (боковое подключение) Цена (нижнее, бинокль) Цена (нижнее, бинокль, на ножках) Цена (нижнее, бинокль по центру) Цена (боковое, на ножках) Схема подключения
2 WH Round 1750 Г2 59 1750 84 50 252 7 1/2 4 8253 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
42 1540 105 - -
3 WH Round 1750 Г3 59 1750 134 100 410 10.5 1/2 4 10450 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
50 1540 105 - -
4 WH Round 1750 Г4 59 1750 184 150 568 14 1/2 4 12652 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
100 1540 105 - -
5 WH Round 1750 Г5 59 1750 234 200 725 17.5 1/2 4 14859 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
150 1540 105 - -
6 WH Round 1750 Г6 59 1750 284 250 883 21 1/2 4 17071 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200 1540 105 - -
7 WH Round 1750 Г7 59 1750 334 300 1041 24.5 1/2 4 19287 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250 1540 105 - -
8 WH Round 1750 Г8 59 1750 384 350 1199 28 1/2 4 21505 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300 1540 105 - -
9 WH Round 1750 Г9 59 1750 434 400 1357 31.5 1/2 6 23730 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
350 1540 105 - -
10 WH Round 1750 Г10 59 1750 484 450 1515 35 1/2 6 25960 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/200 1540 105 - -
11 WH Round 1750 Г11 59 1750 534 500 1672 38.5 1/2 6 28194 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/250 1540 105 - -
12 WH Round 1750 Г12 59 1750 584 550 1830 42 1/2 6 30402 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/250 1540 105 - -
13 WH Round 1750 Г13 59 1750 634 600 1988 45.5 1/2 6 32610 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/300 1540 105 - -
14 WH Round 1750 Г14 59 1750 684 650 2146 49 1/2 6 34819 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300/300 1540 105 - -

WH Round 2000

Трубчатый радиатор. Боковое и нижнее подключение.

X
WH Round 2000
Кол-во секций Артикул Глубина (мм) Ширина (мм) Высота (мм) Межосевое сечение (мм) Теплоотдача Вес Диаметр подключения Кол-во кронштейнов Цена (боковое подключение) Цена (нижнее, бинокль) Цена (нижнее, бинокль, на ножках) Цена (нижнее, бинокль по центру) Цена (боковое, на ножках) Схема подключения
2 WH Round 2000 Г2 59 2000 84 50 288 7.8 1/2 4 8931 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
42 1790 105 - -
3 WH Round 2000 Г3 59 2000 134 100 469 11.7 1/2 4 11467 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
50 1790 105 - -
4 WH Round 2000 Г4 59 2000 184 150 649 15.6 1/2 4 14007 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
100 1790 105 - -
5 WH Round 2000 Г5 59 2000 234 200 829 19.5 1/2 4 16553 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
150 1790 105 - -
6 WH Round 2000 Г6 59 2000 284 250 1010 23.4 1/2 4 19104 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200 1790 105 - -
7 WH Round 2000 Г7 59 2000 334 300 1190 27.3 1/2 4 21660 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250 1790 105 - -
8 WH Round 2000 Г8 59 2000 384 350 1371 31.2 1/2 4 24223 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300 1790 105 - -
9 WH Round 2000 Г9 59 2000 434 400 1551 35.1 1/2 6 26790 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
350 1790 105 - -
10 WH Round 2000 Г10 59 2000 484 450 1732 39 1/2 6 29364 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/200 1790 105 - -
11 WH Round 2000 Г11 59 2000 534 500 1912 42.9 1/2 6 31942 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/250 1790 105 - -
12 WH Round 2000 Г12 59 2000 584 550 2092 46.8 1/2 6 34490 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/250 1790 105 - -
13 WH Round 2000 Г13 59 2000 634 600 2273 50.7 1/2 6 37038 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/300 1790 105 - -
14 WH Round 2000 Г14 59 2000 684 650 2453 54.6 1/2 6 39587 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300/300 1790 105 - -

WH Round 2200

Трубчатый радиатор. Боковое и нижнее подключение.

X
WH Round 2200
Кол-во секций Артикул Глубина (мм) Ширина (мм) Высота (мм) Межосевое сечение (мм) Теплоотдача Вес Диаметр подключения Кол-во кронштейнов Цена (боковое подключение) Цена (нижнее, бинокль) Цена (нижнее, бинокль, на ножках) Цена (нижнее, бинокль по центру) Цена (боковое, на ножках) Схема подключения
2 WH Round 2200 Г2 59 2200 82 50 282 4.38 1 4 10616 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
- - - - -
3 WH Round 2200 Г3 59 2200 132 100 420 6.57 1 4 13715 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
- - - - -
4 WH Round 2200 Г4 59 2200 182 150 560 8.76 1 4 16820 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
- - - - -
5 WH Round 2200 Г5 59 2200 232 200 700 10.95 1 4 19931 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
- - - - -
6 WH Round 2200 Г6 59 2200 282 250 840 13.14 1 4 23049 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
- - - - -
7 WH Round 2200 Г7 59 2200 332 300 980 15.33 1 4 26174 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
- - - - -
8 WH Round 2200 Г8 59 2200 382 350 1120 17.52 1 4 29306 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
- - - - -
9 WH Round 2200 Г9 59 2200 432 400 1152 19.71 1 6 32443 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
- - - - -
10 WH Round 2200 Г10 59 2200 482 450 1280 21.9 1 6 35589 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
- - - - -
11 WH Round 2200 Г11 59 2200 532 500 1408 24.09 1 6 38740 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
- - - - -
12 WH Round 2200 Г12 59 2200 582 550 1536 26.28 1 6 41854 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
- - - - -
13 WH Round 2200 Г13 59 2200 632 600 1664 28.47 1 6 44969 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
- - - - -
14 WH Round 2200 Г14 59 2200 682 650 1792 30.66 1 6 48084 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
- - - - -

WH Round 2250

Трубчатый радиатор. Боковое и нижнее подключение.

X
WH Round 2250
Кол-во секций Артикул Глубина (мм) Ширина (мм) Высота (мм) Межосевое сечение (мм) Теплоотдача Вес Диаметр подключения Кол-во кронштейнов Цена (боковое подключение) Цена (нижнее, бинокль) Цена (нижнее, бинокль, на ножках) Цена (нижнее, бинокль по центру) Цена (боковое, на ножках) Схема подключения
2 WH Round 2250 Г2 59 2250 84 50 324 8.8 1/2 4 10827 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
42 2040 105 - -
3 WH Round 2250 Г3 59 2250 134 100 527 13.2 1/2 4 13996 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
50 2040 105 - -
4 WH Round 2250 Г4 59 2250 184 150 730 17.6 1/2 4 17171 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
100 2040 105 - -
5 WH Round 2250 Г5 59 2250 234 200 933 22 1/2 4 20353 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
150 2040 105 - -
6 WH Round 2250 Г6 59 2250 284 250 1136 26.4 1/2 4 23542 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200 2040 105 - -
7 WH Round 2250 Г7 59 2250 334 300 1339 30.8 1/2 4 26738 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250 2040 105 - -
8 WH Round 2250 Г8 59 2250 384 350 1542 35.2 1/2 4 29941 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300 2040 105 - -
9 WH Round 2250 Г9 59 2250 434 400 1745 39.6 1/2 6 33150 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
350 2040 105 - -
10 WH Round 2250 Г10 59 2250 484 450 1948 44 1/2 6 36367 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/200 2040 105 - -
11 WH Round 2250 Г11 59 2250 534 500 2150 48.4 1/2 6 39589 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/250 2040 105 - -
12 WH Round 2250 Г12 59 2250 584 550 2353 52.8 1/2 6 42775 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/250 2040 105 - -
13 WH Round 2250 Г13 59 2250 634 600 2556 57.2 1/2 6 45960 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/300 2040 105 - -
14 WH Round 2250 Г14 59 2250 684 650 2759 61.6 1/2 6 49146 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300/300 2040 105 - -

WH Round 2500

Трубчатый радиатор. Боковое и нижнее подключение.

X
WH Round 2500
Кол-во секций Артикул Глубина (мм) Ширина (мм) Высота (мм) Межосевое сечение (мм) Теплоотдача Вес Диаметр подключения Кол-во кронштейнов Цена (боковое подключение) Цена (нижнее, бинокль) Цена (нижнее, бинокль, на ножках) Цена (нижнее, бинокль по центру) Цена (боковое, на ножках) Схема подключения
2 WH Round 2500 Г2 59 2500 84 50 360 9.7 1/2 4 13196 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
42 2290 105 - -
3 WH Round 2500 Г3 59 2500 134 100 586 14.6 1/2 4 17157 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
50 2290 105 - -
4 WH Round 2500 Г4 59 2500 184 150 811 19.5 1/2 4 21127 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
100 2290 105 - -
5 WH Round 2500 Г5 59 2500 234 200 1037 24.3 1/2 4 25104 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
150 2290 105 - -
6 WH Round 2500 Г6 59 2500 284 250 1262 29.2 1/2 4 29090 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200 2290 105 - -
7 WH Round 2500 Г7 59 2500 334 300 1488 34 1/2 4 33085 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250 2290 105 - -
8 WH Round 2500 Г8 59 2500 384 350 1713 39 1/2 4 37089 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300 2290 105 - -
9 WH Round 2500 Г9 59 2500 434 400 1939 43.8 1/2 6 41100 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
350 2290 105 - -
10 WH Round 2500 Г10 59 2500 484 450 2165 48.7 1/2 6 45122 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/200 2290 105 - -
11 WH Round 2500 Г11 59 2500 534 500 2390 53.6 1/2 6 49149 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/250 2290 105 - -
12 WH Round 2500 Г12 59 2500 584 550 2616 58.4 1/2 6 53131 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/250 2290 105 - -
13 WH Round 2500 Г13 59 2500 634 600 2841 63.3 1/2 6 57113 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/300 2290 105 - -
14 WH Round 2500 Г14 59 2500 684 650 3067 68.2 1/2 6 61095 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300/300 2290 105 - -

WH Round 3000

Трубчатый радиатор. Боковое и нижнее подключение.

X
WH Round 3000
Кол-во секций Артикул Глубина (мм) Ширина (мм) Высота (мм) Межосевое сечение (мм) Теплоотдача Вес Диаметр подключения Кол-во кронштейнов Цена (боковое подключение) Цена (нижнее, бинокль) Цена (нижнее, бинокль, на ножках) Цена (нижнее, бинокль по центру) Цена (боковое, на ножках) Схема подключения
2 WH Round 3000 Г2 59 3000 84 50 433 11.6 1/2 4 15565 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
42 2790 105 - -
3 WH Round 3000 Г3 59 3000 134 100 703 17.4 1/2 4 20319 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
50 2790 105 - -
4 WH Round 3000 Г4 59 3000 184 150 974 23.2 1/2 4 25082 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
100 2790 105 - -
5 WH Round 3000 Г5 59 3000 234 200 1244 29 1/2 4 29855 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
150 2790 105 - -
6 WH Round 3000 Г6 59 3000 284 250 1515 34.8 1/2 4 34638 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200 2790 105 - -
7 WH Round 3000 Г7 59 3000 334 300 1786 40.6 1/2 4 39432 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250 2790 105 - -
8 WH Round 3000 Г8 59 3000 384 350 2056 46.4 1/2 4 44236 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300 2790 105 - -
9 WH Round 3000 Г9 59 3000 434 400 2327 52.2 1/2 6 49050 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
350 2790 105 - -
10 WH Round 3000 Г10 59 3000 484 450 2598 58 1/2 6 53876 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/200 2790 105 - -
11 WH Round 3000 Г11 59 3000 534 500 2868 63.8 1/2 6 58709 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/250 2790 105 - -
12 WH Round 3000 Г12 59 3000 584 550 3139 69.6 1/2 6 63487 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/250 2790 105 - -
13 WH Round 3000 Г13 59 3000 634 600 3409 75.4 1/2 6 68266 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/300 2790 105 - -
14 WH Round 3000 Г14 59 3000 684 650 3680 81.2 1/2 6 73044 - - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300/300 2790 105 - -
ПРОФИЛЬНЫЕ РАДИАТОРЫ WH STEEL (ВЕРТИКАЛЬНЫЕ)
РАБОЧИЕ ПАРАМЕТРЫ
16
рабочее
давление
24
испытательное
давление
110°C
рабочая
температура
ПРЕИМУЩЕСТВА
СОВРЕМЕННЫЙ ДИЗАЙН
при разработке дизайна радиаторов использован скандинавский стиль
ВЫДЕРЖИВАЕТ ВЫСОКОЕ ДАВЛЕНИЕ
толщина стенки радиатора 3мм при допустимой 1,25мм
СЕРТИФИЦИРОВАННАЯ ПРОДУКЦИЯ
продукция сертифицирована по ГОСТ 31311-2015
ВОДЯНОЙ / ЭЛЕКТРИЧЕСКИЙ
возможна комплектация электрическим тэном
ГАРАНТИЯ
5 ЛЕТ
продукция изготовлена из высококачественных материалов
БОЛЕЕ 10 000 ТИПОРАЗМЕРОВ
позволяют точно подобрать радиатор под любое помещение
ПРОФИЛЬНЫЕ РАДИАТОРЫ WH STEEL (ВЕРТИКАЛЬНЫЕ)

WH Steel 270

Профильный радиатор. Боковое и нижнее подключение

X
WH Steel 270
Кол-во секций Артикул Глубина (мм) Ширина (мм) Высота (мм) Межосевое сечение (мм) Теплоотдача Вес Диаметр подключения Кол-во кронштейнов Цена (боковое подключение) Цена (нижнее, бинокль) Цена (нижнее, бинокль, на ножках) Цена (нижнее, бинокль по центру) Цена (боковое, на ножках) Схема подключения
2 WH Steel 270 В2 88 80 270 200 65 2.5 1/2 4 3772 5272 - 5272 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
40 60 105 200 0
3 WH Steel 270 В3 88 130 270 200 97 3.7 1/2 4 4655 6155 - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
50 60 105 200 0
4 WH Steel 270 В4 88 180 270 200 130 4.9 1/2 4 5540 7040 - 7040 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
100 60 105 200 0
5 WH Steel 270 В5 88 230 270 200 162 6.1 1/2 4 6427 7927 - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
150 60 105 200 0
6 WH Steel 270 В6 88 280 270 200 194 7.4 1/2 4 7315 8815 - 8815 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200 60 105 200 0
7 WH Steel 270 В7 88 330 270 200 227 8.6 1/2 4 8206 9706 - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250 60 105 200 0
8 WH Steel 270 В8 88 380 270 200 259 9.8 1/2 4 9098 10598 - 10598 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300 60 105 200 0
9 WH Steel 270 В9 88 430 270 200 292 11.1 1/2 6 9992 11492 - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/150 60 105 200 0
10 WH Steel 270 В10 88 480 270 200 324 12.3 1/2 6 10888 12388 - 12388 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/200 60 105 200 0
11 WH Steel 270 В11 88 530 270 200 356 13.5 1/2 6 11785 13285 - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/200 60 105 200 0
12 WH Steel 270 В12 88 580 270 200 389 14.8 1/2 6 12671 14171 - 14171 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/250 60 105 200 0
13 WH Steel 270 В13 88 630 270 200 421 16.1 1/2 6 13558 15058 - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300/250 60 105 200 0
14 WH Steel 270 В14 88 680 270 200 454 17.3 1/2 6 14535 16035 - 16035 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300/300 60 105 200 0

WH Steel 420

Профильный радиатор. Боковое и нижнее подключение

X
WH Steel 420
Кол-во секций Артикул Глубина (мм) Ширина (мм) Высота (мм) Межосевое сечение (мм) Теплоотдача Вес Диаметр подключения Кол-во кронштейнов Цена (боковое подключение) Цена (нижнее, бинокль) Цена (нижнее, бинокль, на ножках) Цена (нижнее, бинокль по центру) Цена (боковое, на ножках) Схема подключения
2 WH Steel 420 В2 88 80 420 350 101 4.3 1/2 4 4191 5691 - 5691 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
40 210 105 350 0
3 WH Steel 420 В3 88 130 420 350 151 6.2 1/2 4 5172 6672 - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
50 210 105 350 0
4 WH Steel 420 В4 88 180 420 350 202 8.3 1/2 4 6156 7656 - 7656 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
100 210 105 350 0
5 WH Steel 420 В5 88 230 420 350 253 10.3 1/2 4 7141 8641 - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
150 210 105 350 0
6 WH Steel 420 В6 88 280 420 350 302 12.4 1/2 4 8128 9628 - 9628 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200 210 105 350 0
7 WH Steel 420 В7 88 330 420 350 353 14.5 1/2 4 9117 10617 - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250 210 105 350 0
8 WH Steel 420 В8 88 380 420 350 403 16.6 1/2 4 10109 11609 - 11609 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300 210 105 350 0
9 WH Steel 420 В9 88 430 420 350 454 18.7 1/2 6 11102 12602 - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/150 210 105 350 0
10 WH Steel 420 В10 88 480 420 350 504 20.7 1/2 6 12098 13598 - 13598 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
200/200 210 105 350 0
11 WH Steel 420 В11 88 530 420 350 554 22.8 1/2 6 13094 14594 - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/200 210 105 350 0
12 WH Steel 420 В12 88 580 420 350 605 24.9 1/2 6 14079 15579 - 15579 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
250/250 210 105 350 0
13 WH Steel 420 В13 88 630 420 350 655 26.9 1/2 6 15064 16564 - - - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300/250 210 105 350 0
14 WH Steel 420 В14 88 680 420 350 706 29 1/2 6 16149 17649 - 17649 - Схема подключения
Расстояние H (мм) Расстояние A0 (мм) Расстояние A (мм) Расстояние L (мм) Расстояние L1 (мм)
300/300 210 105 350 0
